燃費計を作る

燃費計を作ろうと、"自作燃費計"で検索したところ、トップに検索されたとしさんのHPを発見。
他にもいくつかHPはあったが、簡単に高機能なものができそうだったためこれに決定。

さらに、私の場合、社外カーナビにしたことで、オーディオ用ステアリングスイッチが遊んでいたため、ステアリングスイッチから燃費計の操作が出来るようにしました。











No.作業内容道具・部品

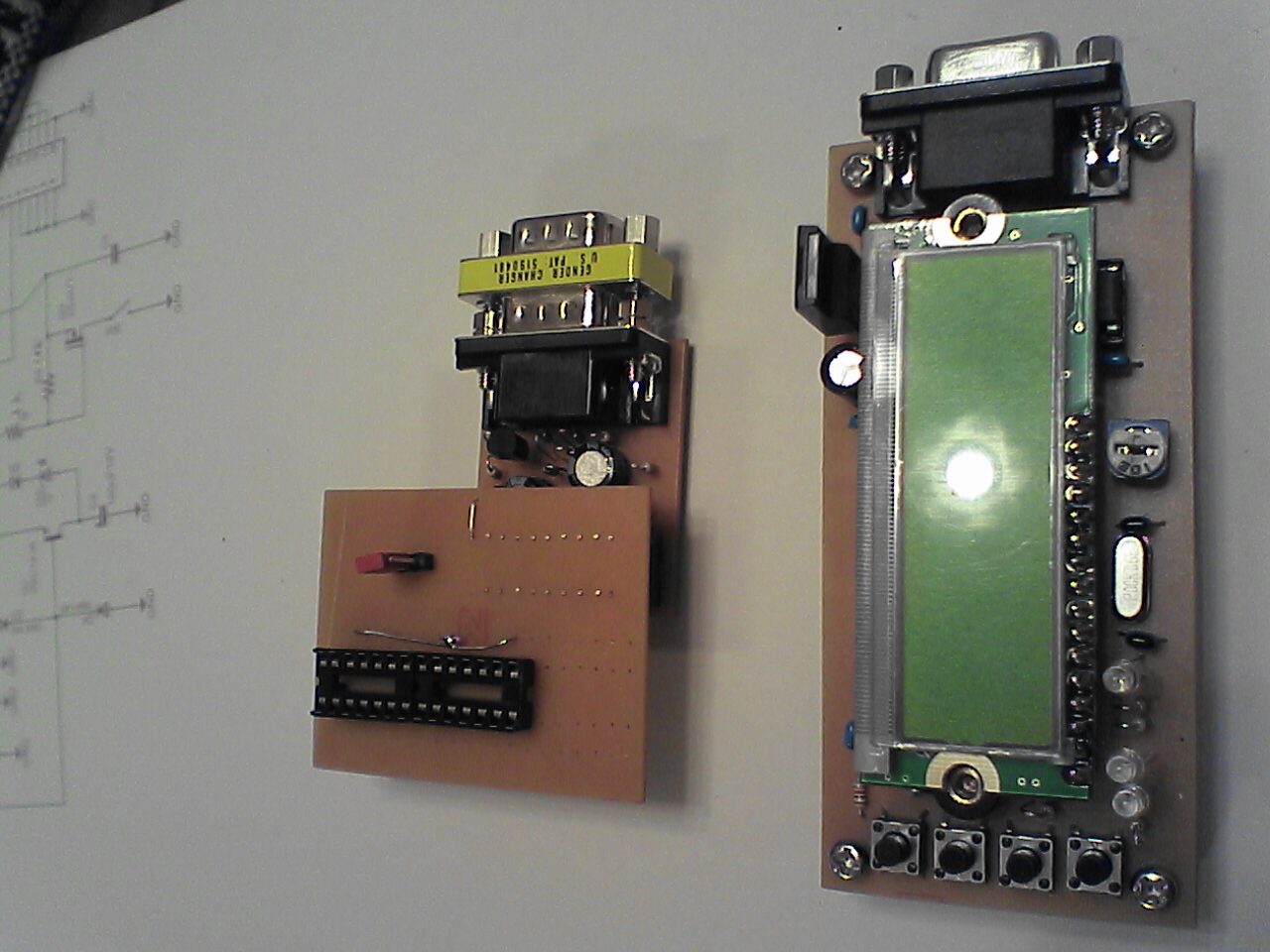

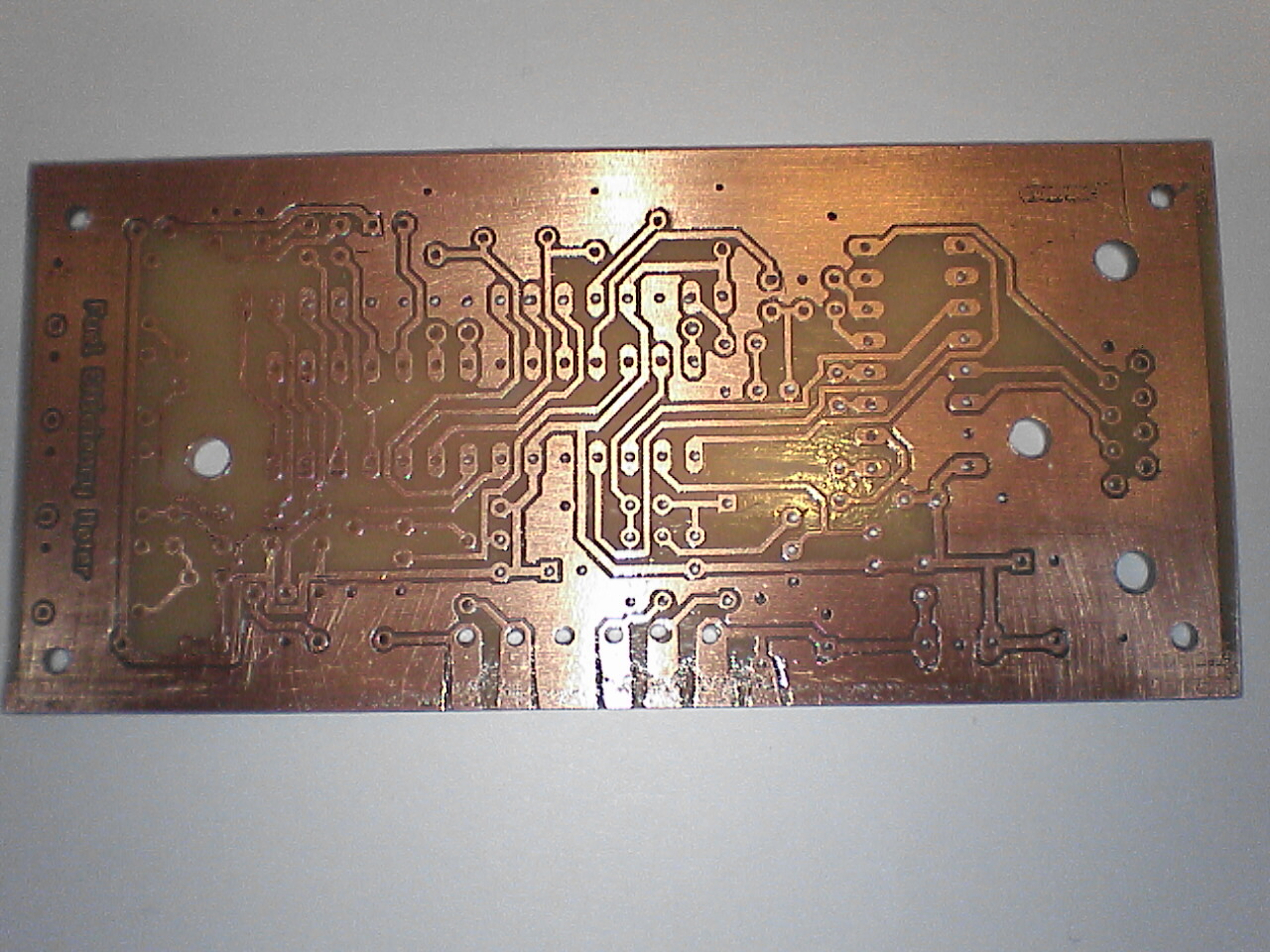

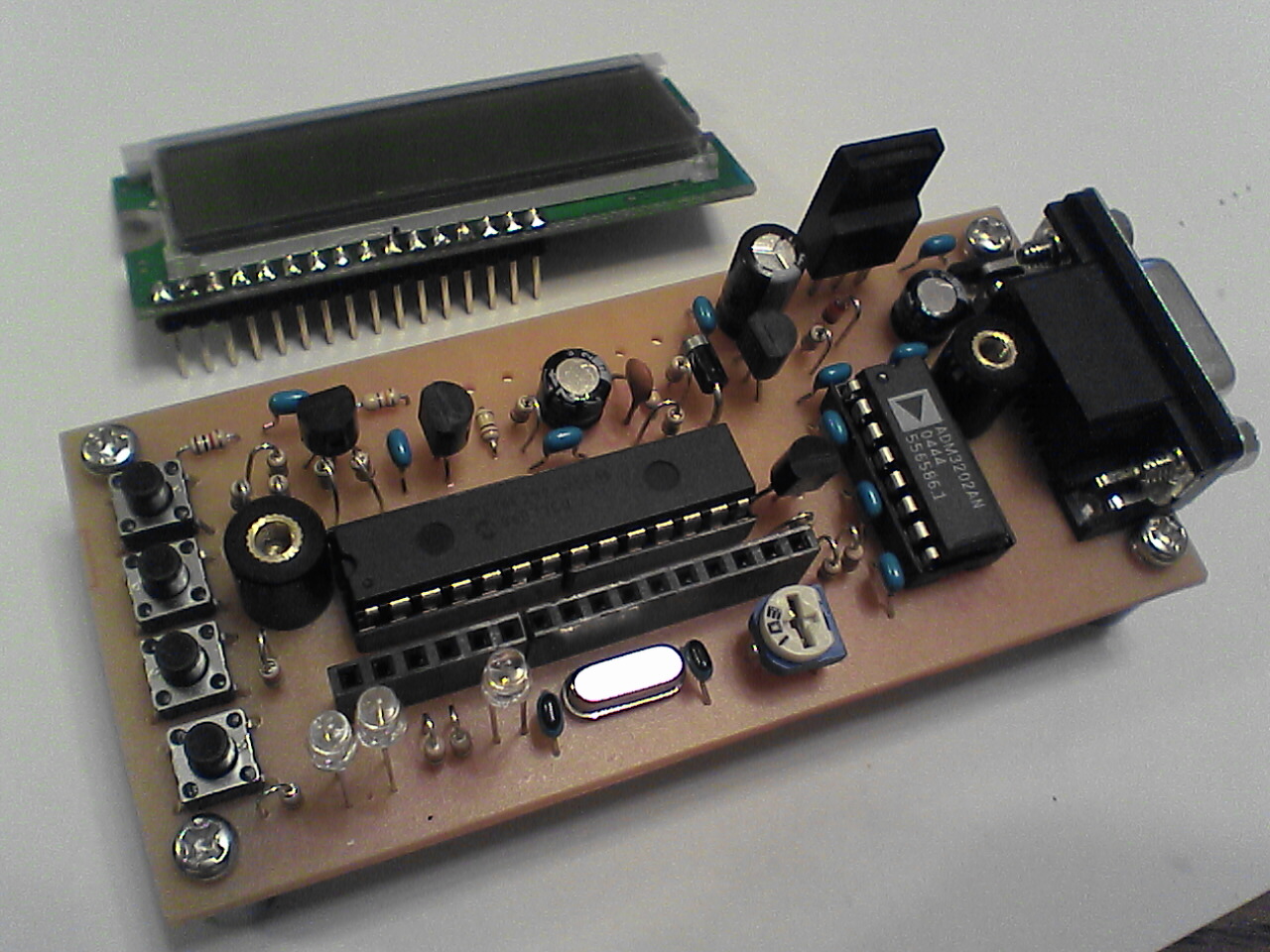

1 回路図と基盤を設計。ディスプレイ、キー、電源、本体を1つにまとめ、できるだけコンパクトになるようにした。LCDはオリジナルより1回り小さい"SD1602HULB"を選択。

回路図、基盤設計ソフト:EAGLE
感光基盤
エッチングに必要な道具
ドリル
2 秋葉原の千石、秋月より部品を購入し、半田付け

電子部品
半田ゴテ、半田
3 PICへプログラムを書き込むためのPICライター作成(オリジナルはFENG3さんのPICライタ5号機V2) 。18ピン以内用ライターを作成しようとして準備していた回路パターンがあったのでこれを作成。

電子部品
上記の道具
4 PICが今回28ピンのため、変換基盤作成。
これでPCよりPICへ高機能バージョンのファームを書き込み

現在アテンザ用に修正したファーム(HEXファイル)を使用しています。ここを参照してください。

電子部品
上記の道具

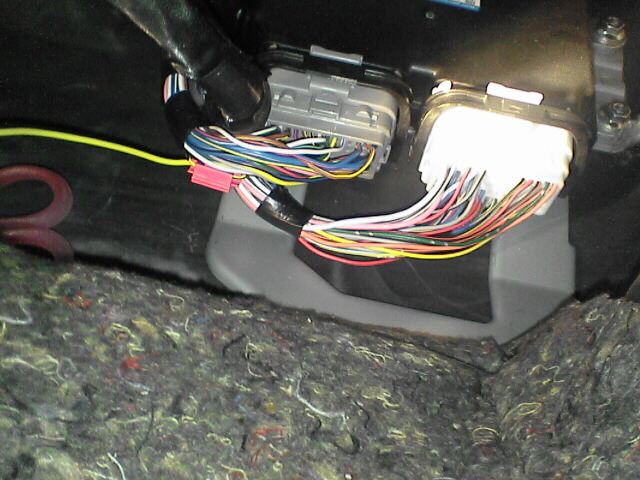

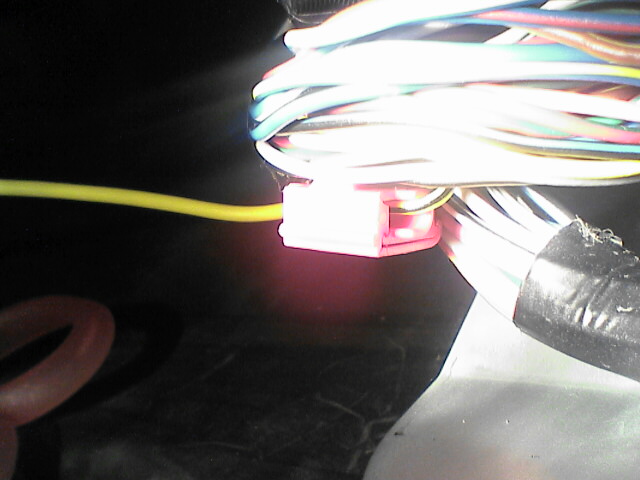

5インジェクション信号の取り出し。
最初インターネットを調べてもわからず、結局、ディーラーから配線図のコピーをいただき、助手席足元のECUコネクタから引っ張ることに。
これがコードに余裕が無くしかもECUのカバーが邪魔して大変でした。

ソケットレンチ10mm
分岐タップ
コード

6ほかの信号はナビ装着時にオーディオコネクターからとっていたので問題な。エンジン始動!・・・あれれ、表示されない。
と思ったら、液晶の調整をしていなかっただけでした。・・・で調整したら正常に動作。

調整するためのドライバー
7 一応完成したが、メーターが赤、センターパネルも赤、ナビも赤の中に緑はやはり合わないのでした。
しかし秋葉原には売っていなかったなぁ。

8 たまたま大阪に行く機会があり、「デジット」という電子パーツ屋に寄ったら赤のLCD(SC2402A)を発見。
チョット高め(2800円)だったが、今買わなければこの後機会は無いと思いGET。
ついでにLCDをやっぱり、分離しようとコネクタも購入。

LCD(SC2402A)
16PINコネクタ
9 20桁と24桁の違いがあり、少し不安だったが、いざとなればプログラム修正を覚悟。
接続・・・調整し、OK!!。
右4桁は表示されないが、問題なし。

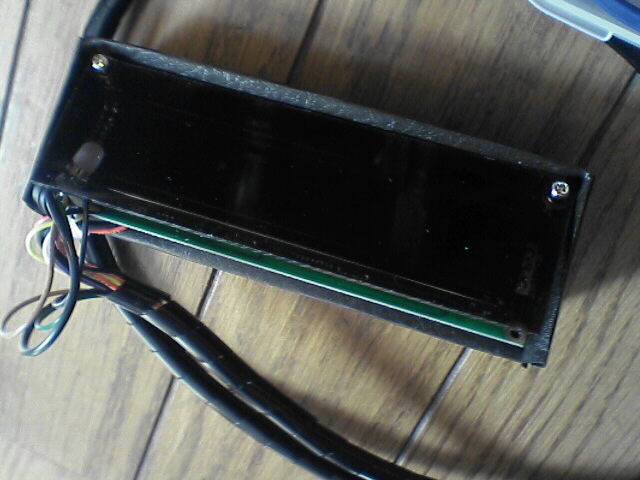

10 しかし、まだケースが無くそのままでは見た目最悪なので、ケースをアルミ板、革柄シート、スモークアクリル板で作成。
(後日プラスチックケースに変更しました)
アルミ板
糸のこ
カッター
革柄シート
スモーク色アクリル板
ドリル
ネジ

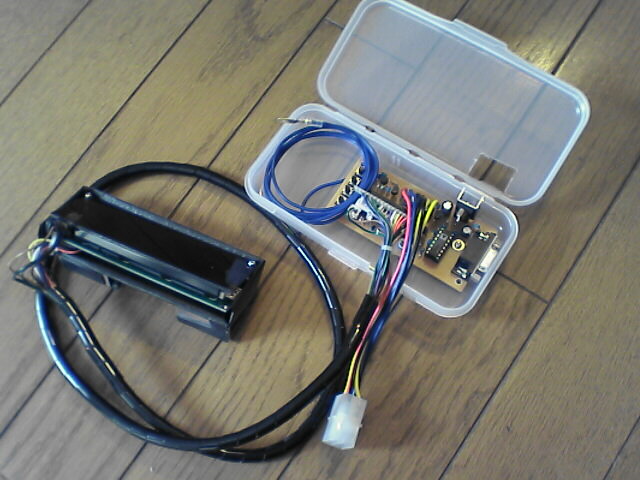

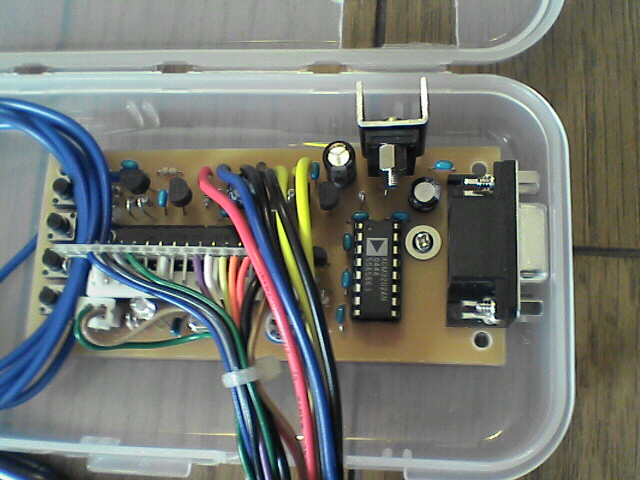

11 本体もケースへ。本体のほうはそのうちチャント作るとして、とりあえずプラスチックケースに格納

プラスチックケース
カッター
ドリル
ネジ
12 ケーブルを黒いチューブで巻き、完成。

はさみ
チューブ

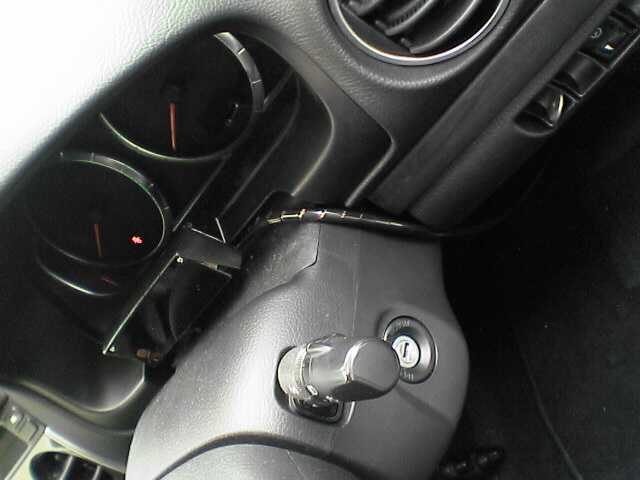

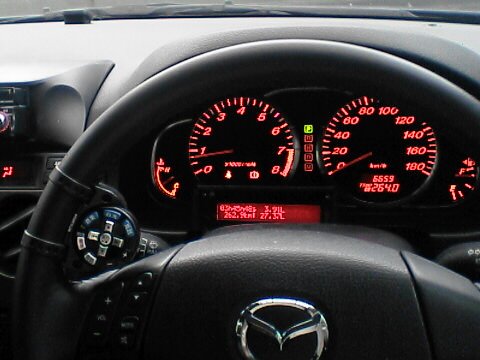

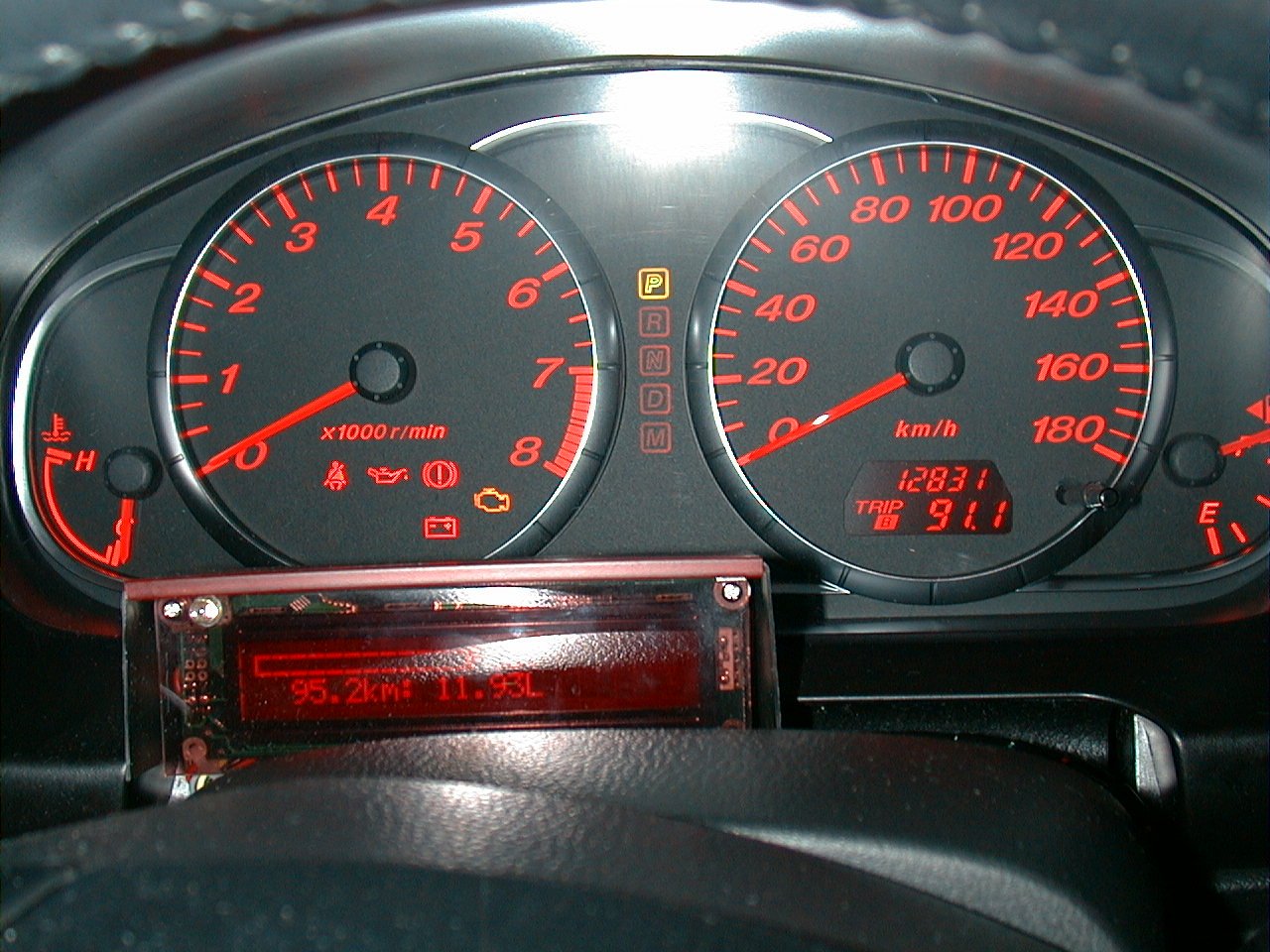

13 ステアリングとメータの間に設置。
まあまあかな。やっぱり赤だね。
(写真のディスプレイケースはアルミからプラスチックに変更後)
両面テープ
