ワンセグチューナーの取り付け


日立モバイルの HTX-D1
ワンセグチューナーを手に入れた(この時)ので、取り付けた。
作業時間は1〜2時間。設置する場所さえ決まれば簡単な作業。
これで、テレビが見られる(ナビのアナログチューナーはぜんぜんうつらない)。
【作業手順】
番号イメージ作業内容
A.アンテナを取り付ける

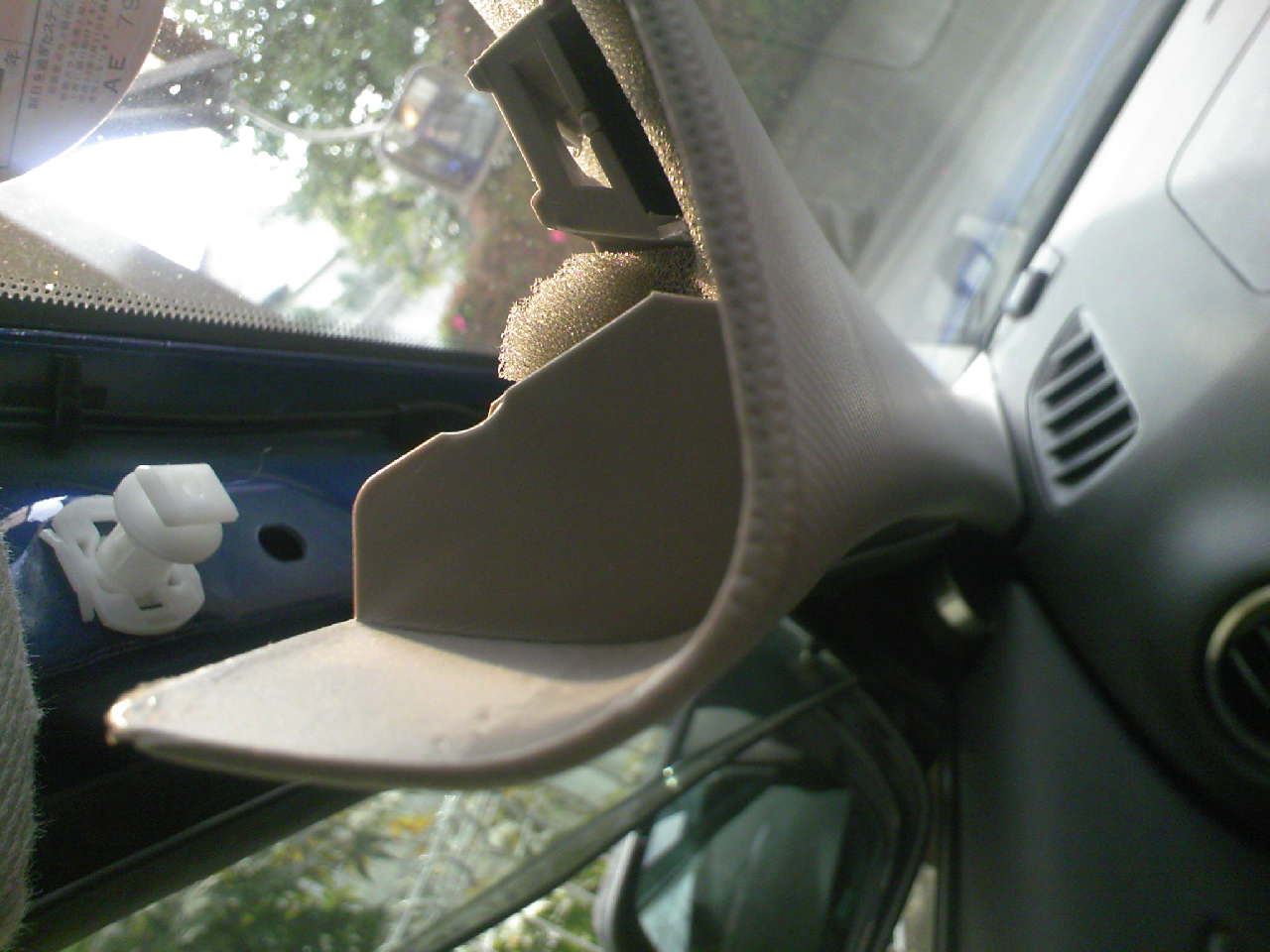

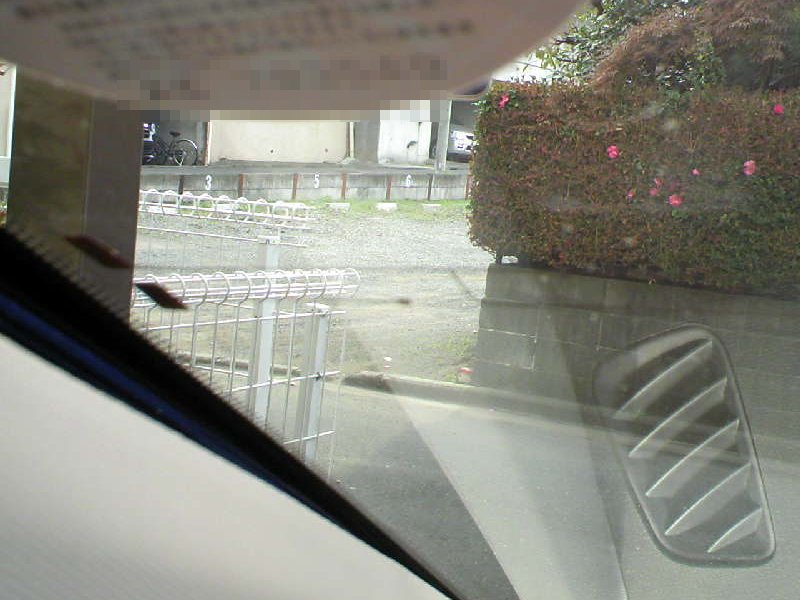

A-1 アンテナのコードを通すために、Aピラーをはずす。
少しコツが必要。(^^)b
少し浮かせる(上中下3箇所で止まっているところをはずす感じ)→斜め上屋根方向へずらして抜く。
A-2 アンテナを貼るフロントガラスをアルコールで拭く。
(製品に脱脂シートが添付されているはずだが、欠品していた^^;)

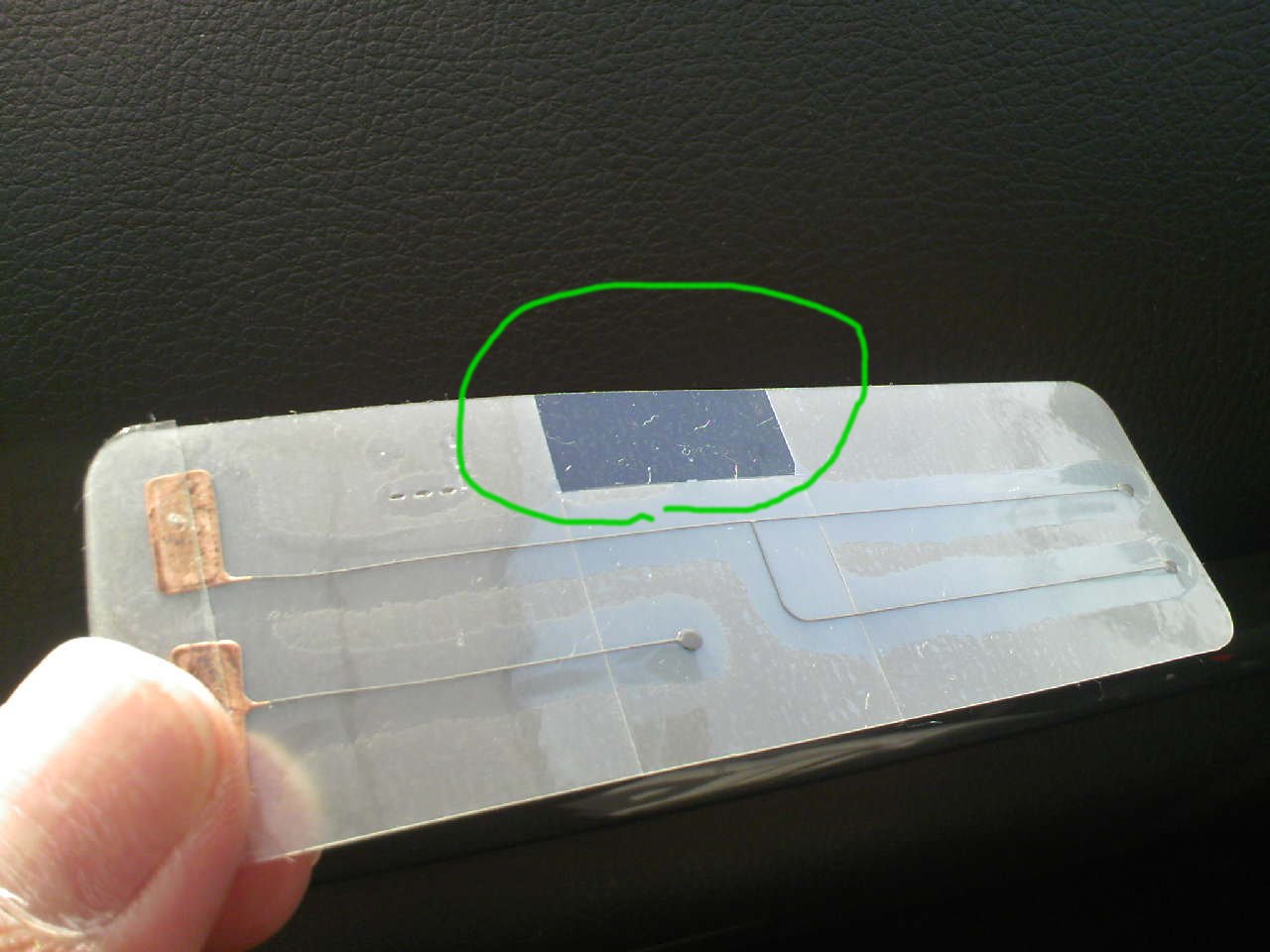

A-3 アンテナの中央上部分を剥がし・・・

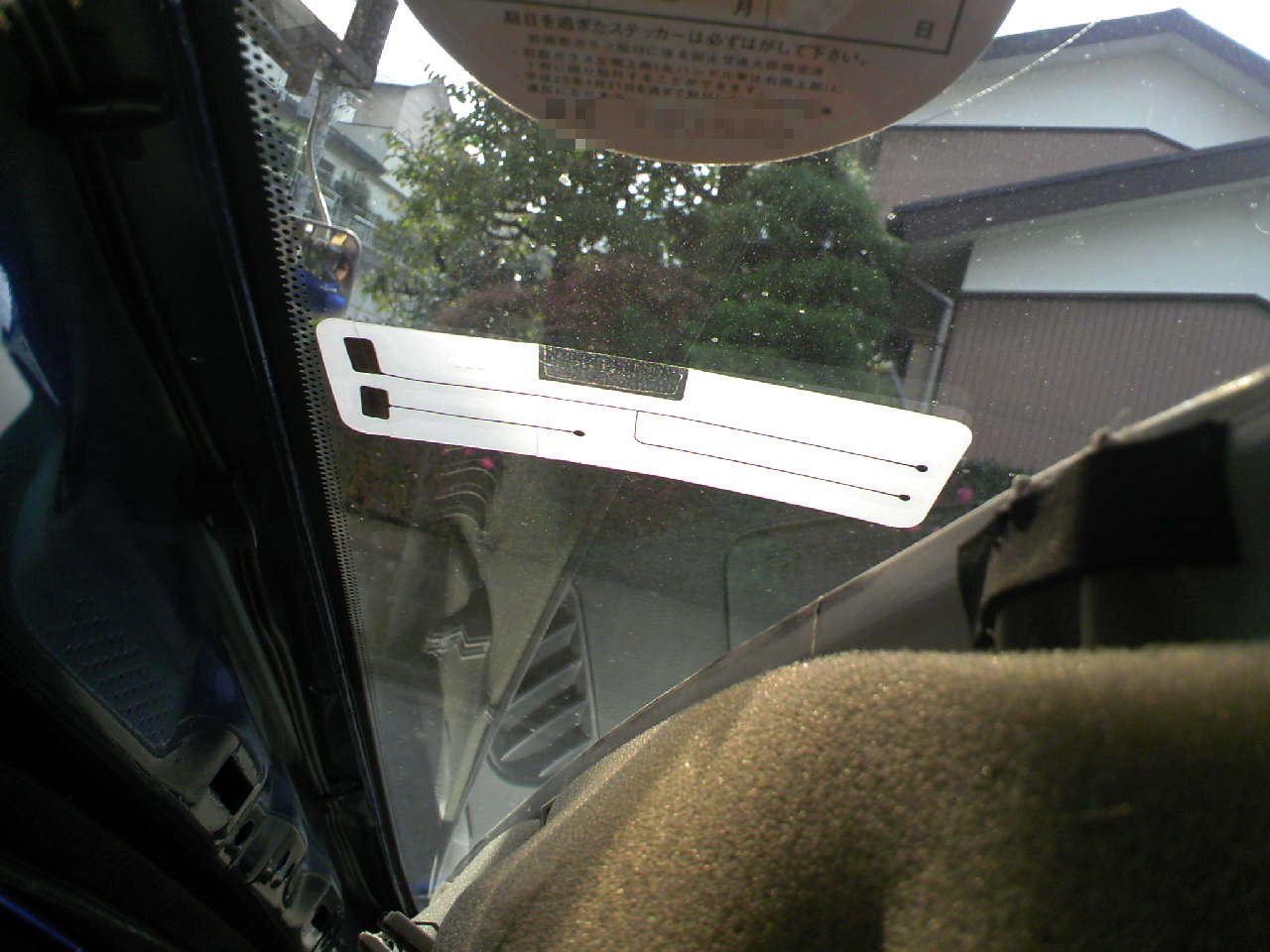

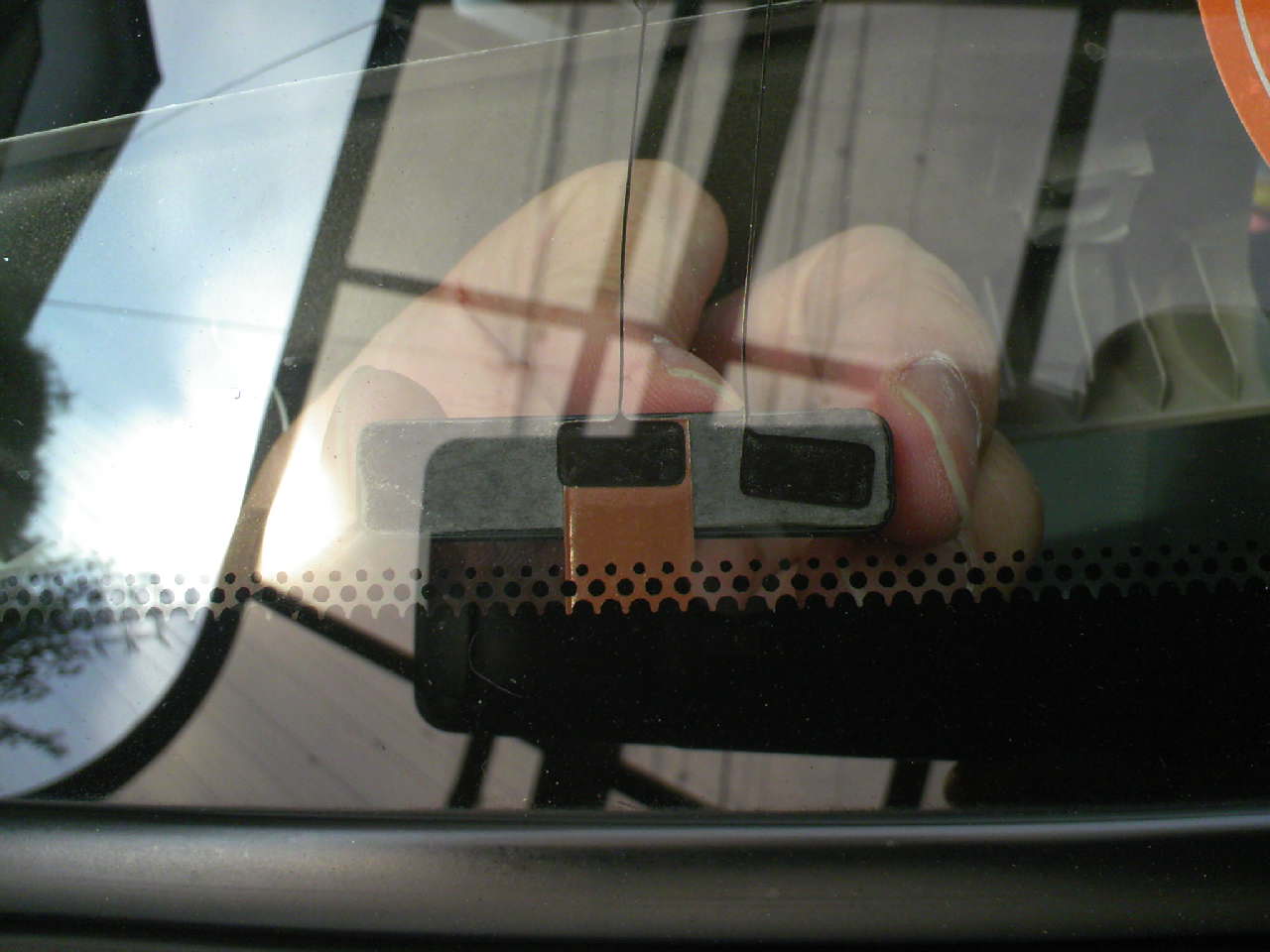

A-4 フロントガラスに貼り付ける。
貼り付ける位置はマニュアルに細かく指示がある。

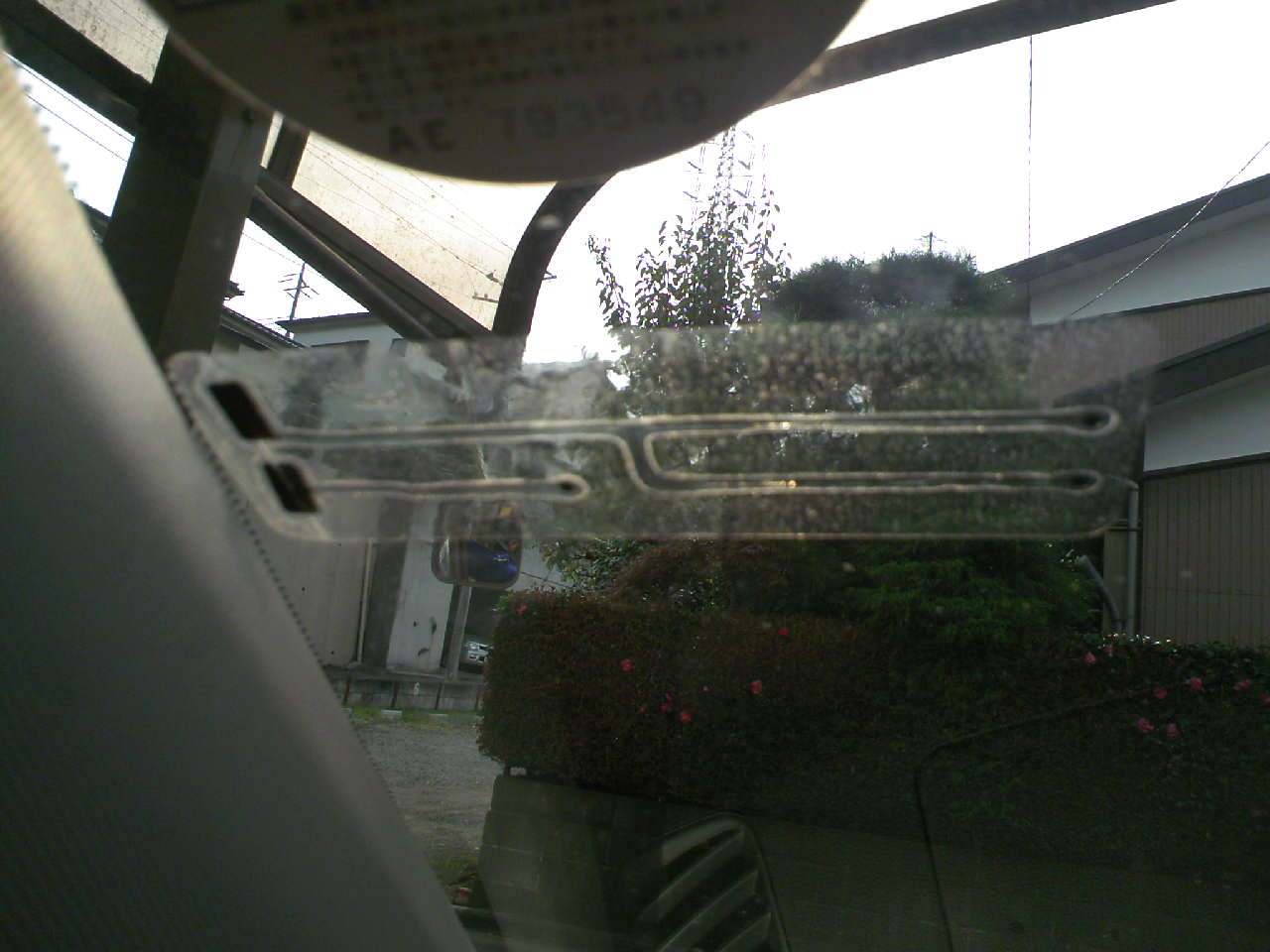

A-5 他の部分も剥がし、アンテナ部分(線)を上からなぞって、未着させる。
A-6 表側のシールも剥がすと、アンテナ線だけが残る。(よくできているなぁ)
A-7 アース用銅シールを下の線に貼り付け、Aピラーの金属部分へ貼り付ける。
B.アンテナケーブルを取り付ける

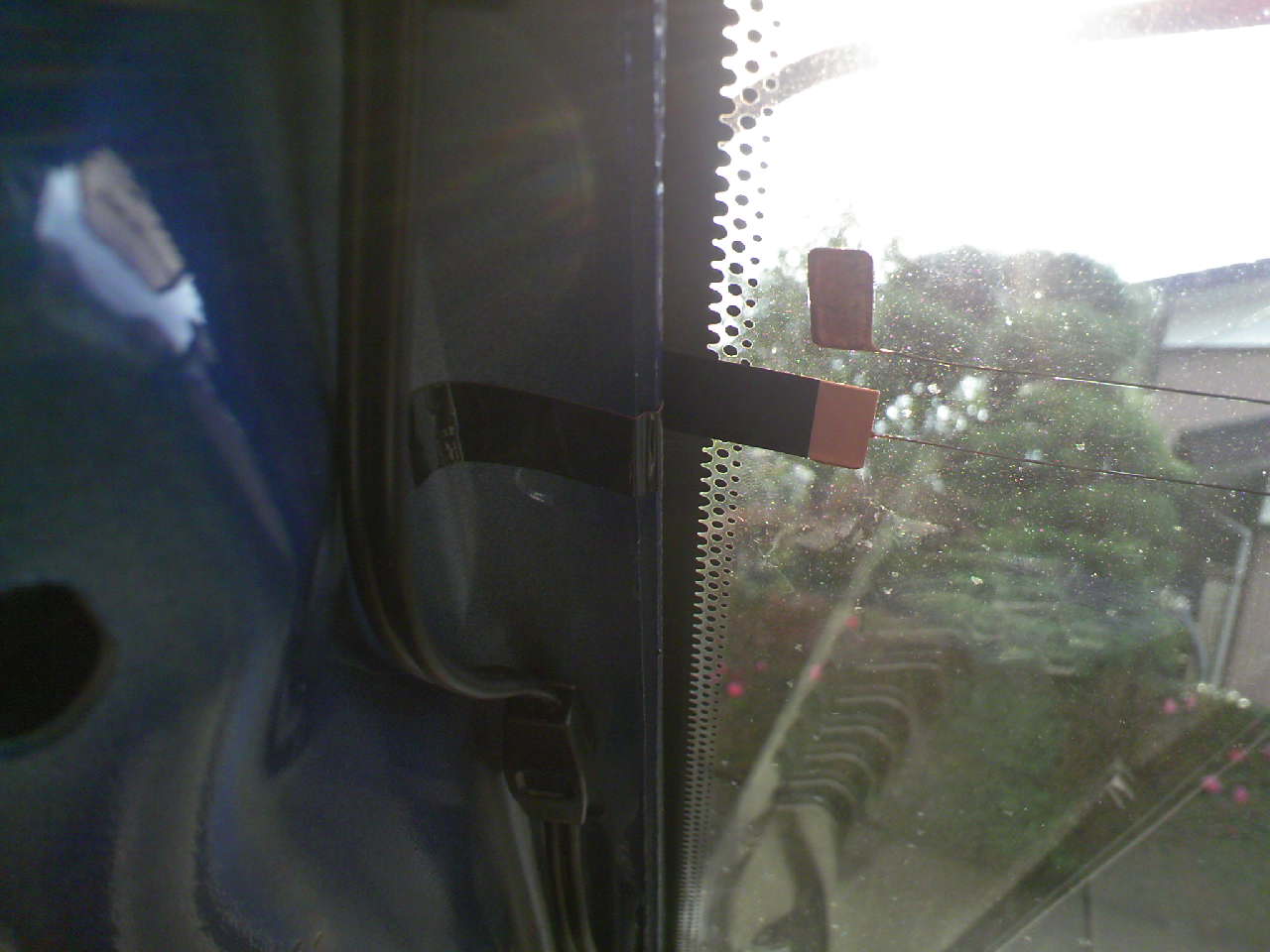

B-1 アンテナケーブルの端子をアンテナへ貼り付ける。
室外から見て取り付けるとやりやすい。(^^)b

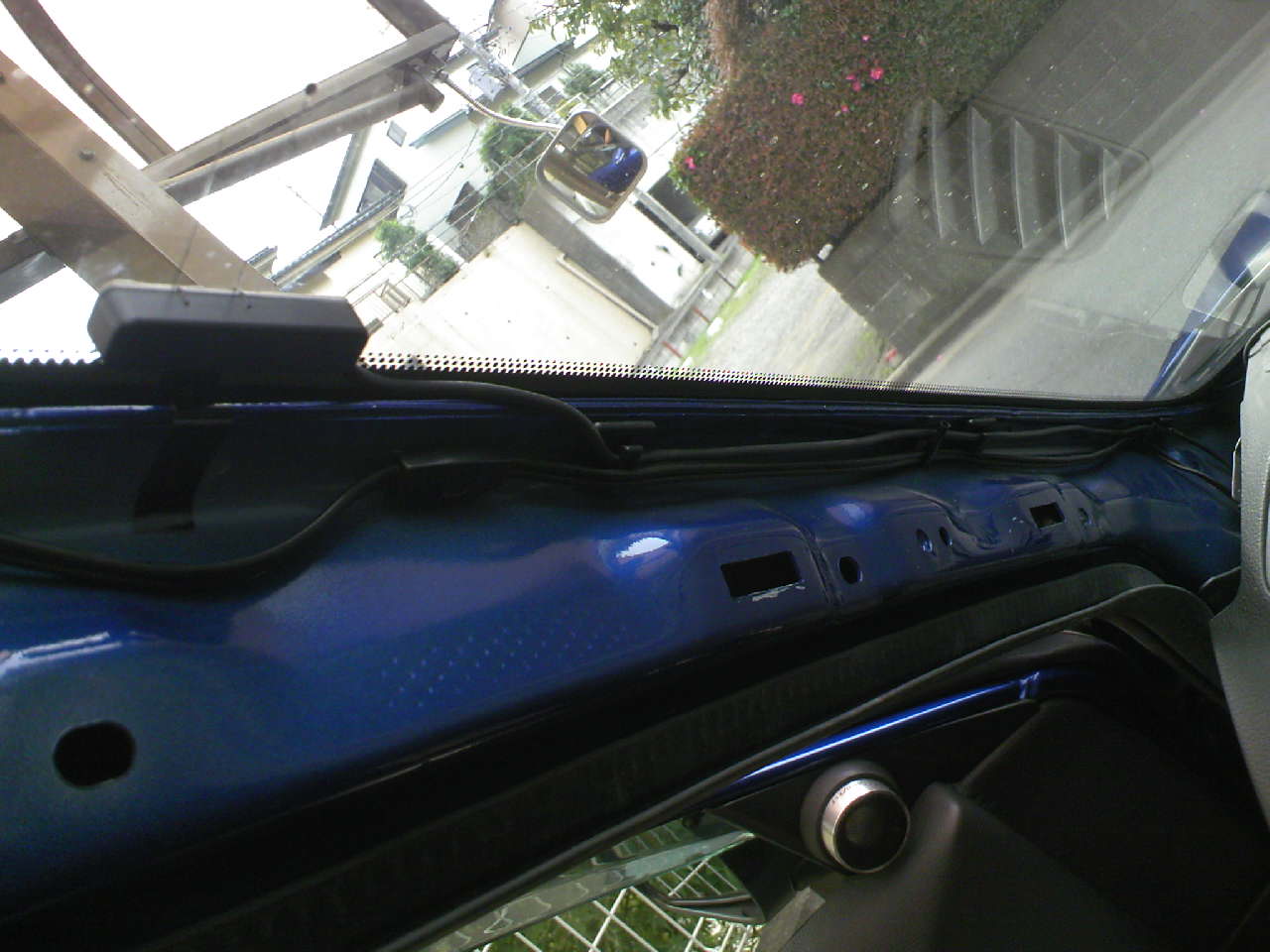

B-2 アンテナケーブルをAピラー内側に添付の樹脂製フックを使用して配線する。
B-3 配線後、Aピラーカバーを戻す

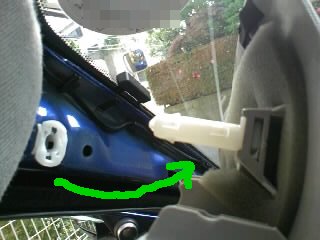

このとき、屋根側のファスナーの軸を車体側から抜き(45度回転させて抜く)、カバー側にはめてから戻す。(^^)b
C.その他配線

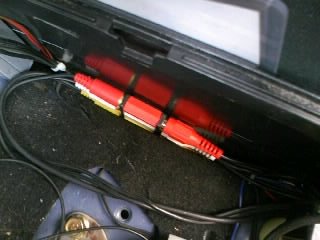

C-1 AVケーブルをナビのビデオ入力端子に接続する。

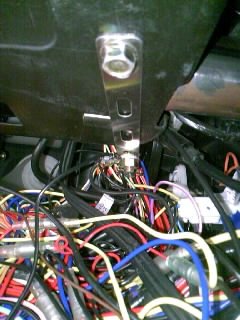

C-2 アース線を車体金属部分へ接続する。
(うーん、ぐちゃぐちゃだ^^;)
C-3 画像なし ACCを接続する。
ナビで接続しているACCに割り込ませた。
C-4 画像なし リモコン受光機を適当な位置に貼り付け、本体に接続する。
(カッコ良く貼り付けられる場所に悩む。)
C-5 画像なし 本体装置を適当な位置に置き、配線したコードを接続する。
(カッコ良く置く場所に悩む。現在暫定的にグローブボックス内に放置^^;)
D.設定
D-1 ACC-ONにし、リモコンから"SCAN"ボタンを2秒押す。

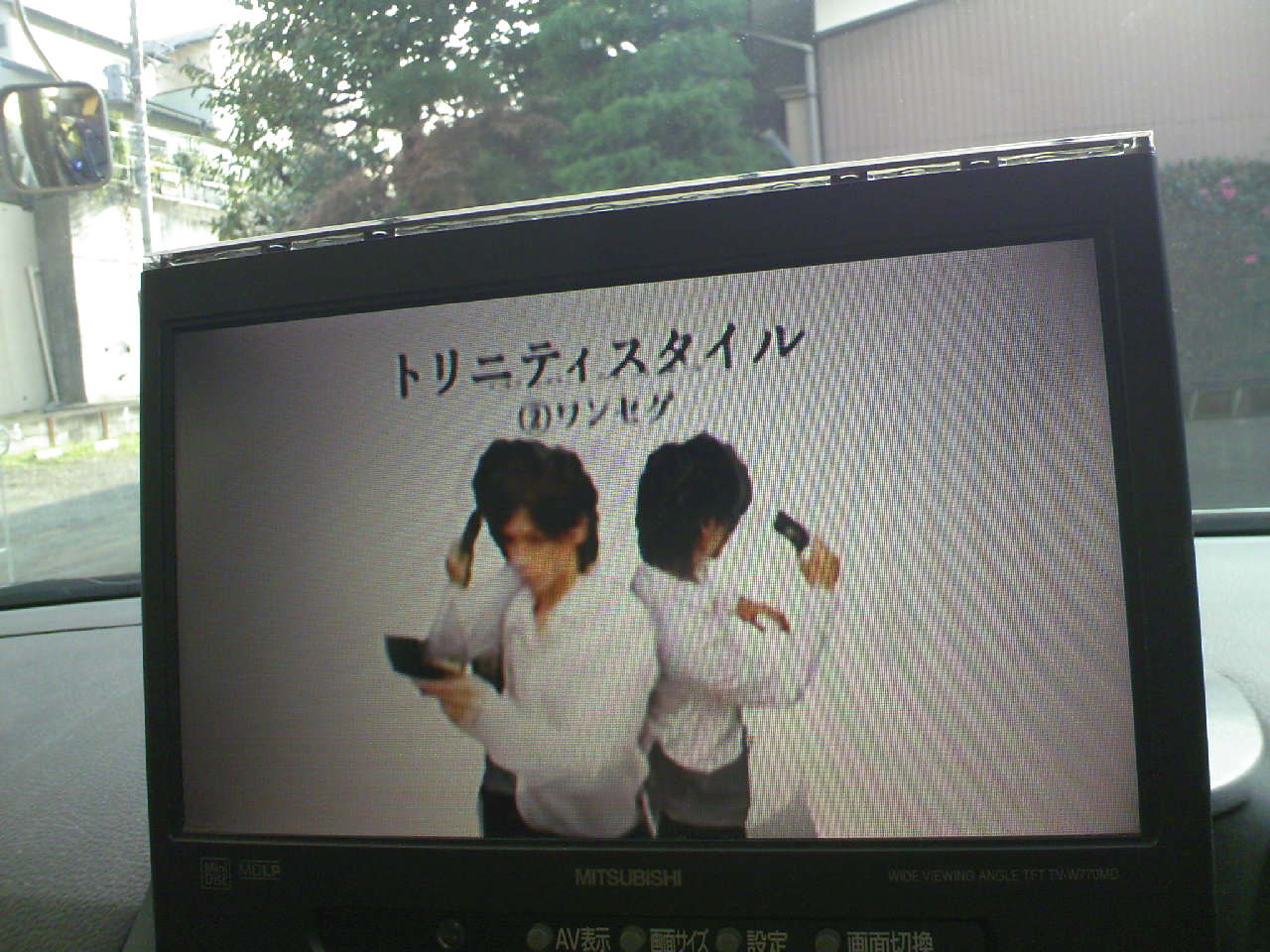

うまくいけば、TVがうつる。
(アンテナのコネクタをちゃんとはめておらず、最初写らなかったf^^;)
