１ＤＩＮ化＋カーナビ装着の記録です。が、まだ途中までの公開です。
動画（約2.3MB,拡張子:mp4）
注意）QuickTime等でないと再生できません。
１ＤＩＮ化＋カーナビ装着の記録です。が、まだ途中までの公開です。

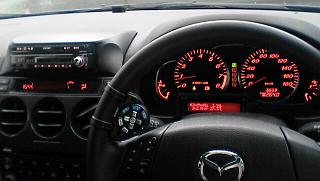

納車と同時に新車にメスを入れました。１ＤＩＮ化＋カーナビ装着の記録です。が、まだ途中までの公開です。
動画（約2.3MB,拡張子:mp4）注意）QuickTime等でないと再生できません。
| 販売元 | 製品名 | 製品番号 | 価格 | 内容物 | 備考 |
|---|---|---|---|---|---|

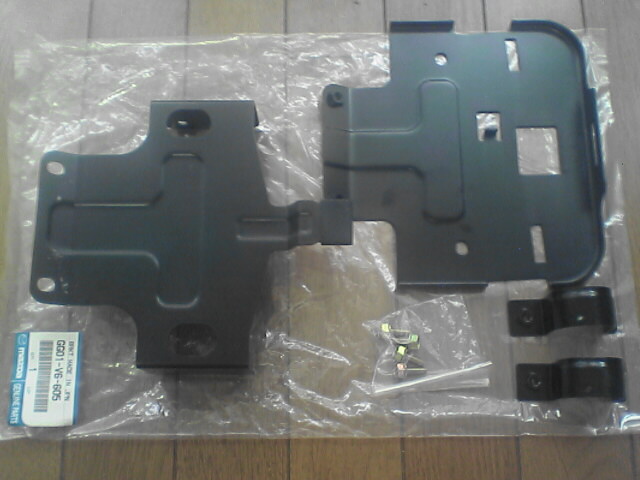

| MAZDA | カーナビゲーションブラケット | GG01-V6-605 | \6,300 |
 | 純正ナビの部品一覧から発見。 |
| ビートソニック | サウンドアダプターキット | AOK-09 |
\31,542 (近所のカーショップで安く入手) たったこれだけなのに高い。 |
 | ホームページにはＭＣ前の情報しか無いが、ＭＣ後でも問題無く装着できた。 |
| 三菱 | カーナビ | CU-H9700RMD |
\117,600 (ネットの最安値で購入) これだけの機能でこの価格は安い！ というか他のナビが高すぎる。 |
|
このナビのＨＤＤ側が純正オプションの三菱カーナビと同等（モニタ側は＋MD,インダッシュ）のようです。 低価格ながら機能十分、特にLEDが赤であることでデザイン上マッチしたので購入。 |
| 番号 | イメージ | 作業内容 |
|---|---|---|
| Ａ．グローブボックスを外す | ||
| 1 |
 |
|
| 2 |
 |

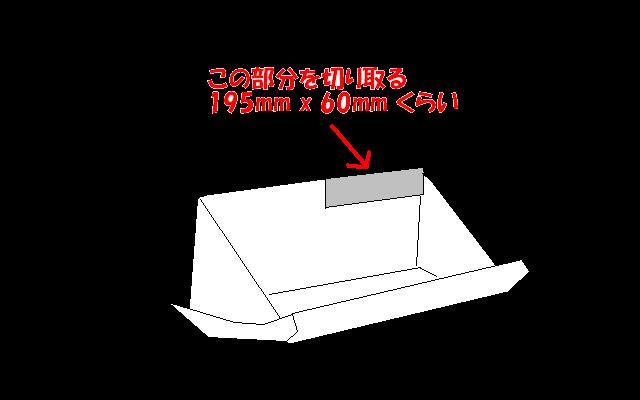

グローブボックスにナビのＨＤＤ部を格納するために、グローブボックスを加工する。 ＨＤＤの大きさより大きめ(195mm x 60mm位)に右上をカットする。 私は加工には普通のカッターを使用しました。 |
| Ｂ．バッテリーマイナス切断 | ||
| 1 |
 |

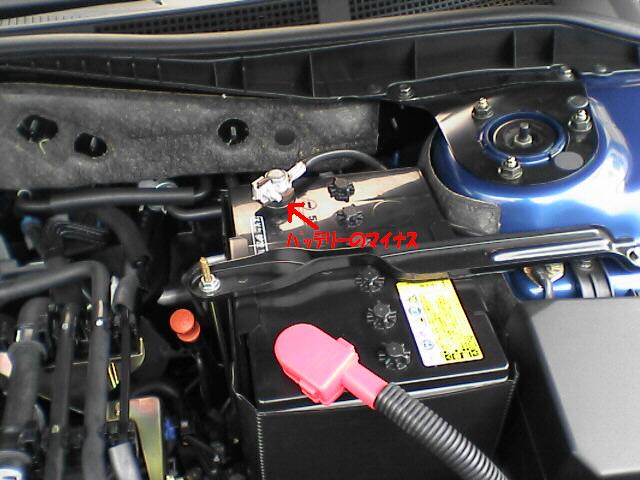

通電した状態で作業しないようにバッテリーのマイナス端子を外す。
|
| Ｃ．カップホルダーパネルを外す | ||
| 1 |
 |

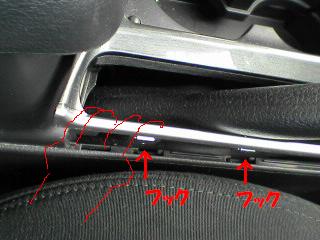

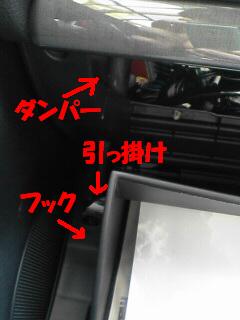

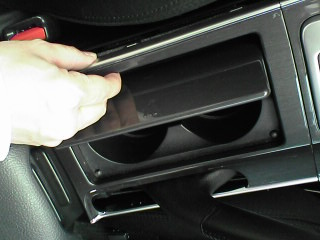

〜 カップホルダーパネルを外す(1) 〜 パーキングブレーキの穴に指を入れ、この写真の左角から少し力を入れて持ち上げる。 すると、手前側のフックが外れる。 |
| 2 |
 |
〜 カップホルダーパネルを外す(2) 〜 カップホルダーのふたを開き、ふたの隙間に指を入れ、この写真の左角から少し力を入れて持ち上げる。 すると、ふた側のフックが外れる。 これで両側が外れるので、カップホルダーパネルが外れる。 |
| 3 |
 |
〜 カップホルダーパネルを外す(3) 〜 最初はシフトレバーのパネル（アッシュトレイパネルというらしい）がキシミ防止と思われるテープでくっ付いてくるが気にせず取る。 |
| Ｄ．アッシュトレイパネルを外す | ||
| 1 |
 |

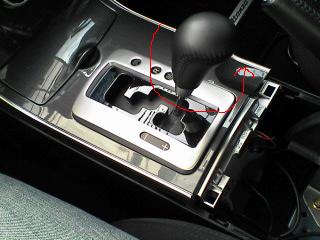

〜 アッシュトレイパネルを外す(1) 〜 シフトノブを回して外す。 |
| 2 |
 |

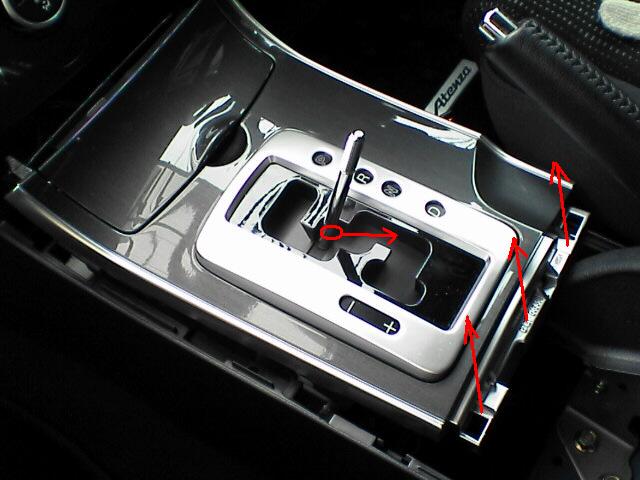

〜 アッシュトレイパネルを外す(2) 〜 シフトをドライブ（"Ｄ"）にし、カップホルダー側を上に持ち上げる。 もしパーキング（"Ｐ"）にしていたら、[ブレーキを踏む]＋[キーを"START"]にして、シフトする。 （バッテリーが外れているので、エンジンはかかりません。） |
| 3 |
 |

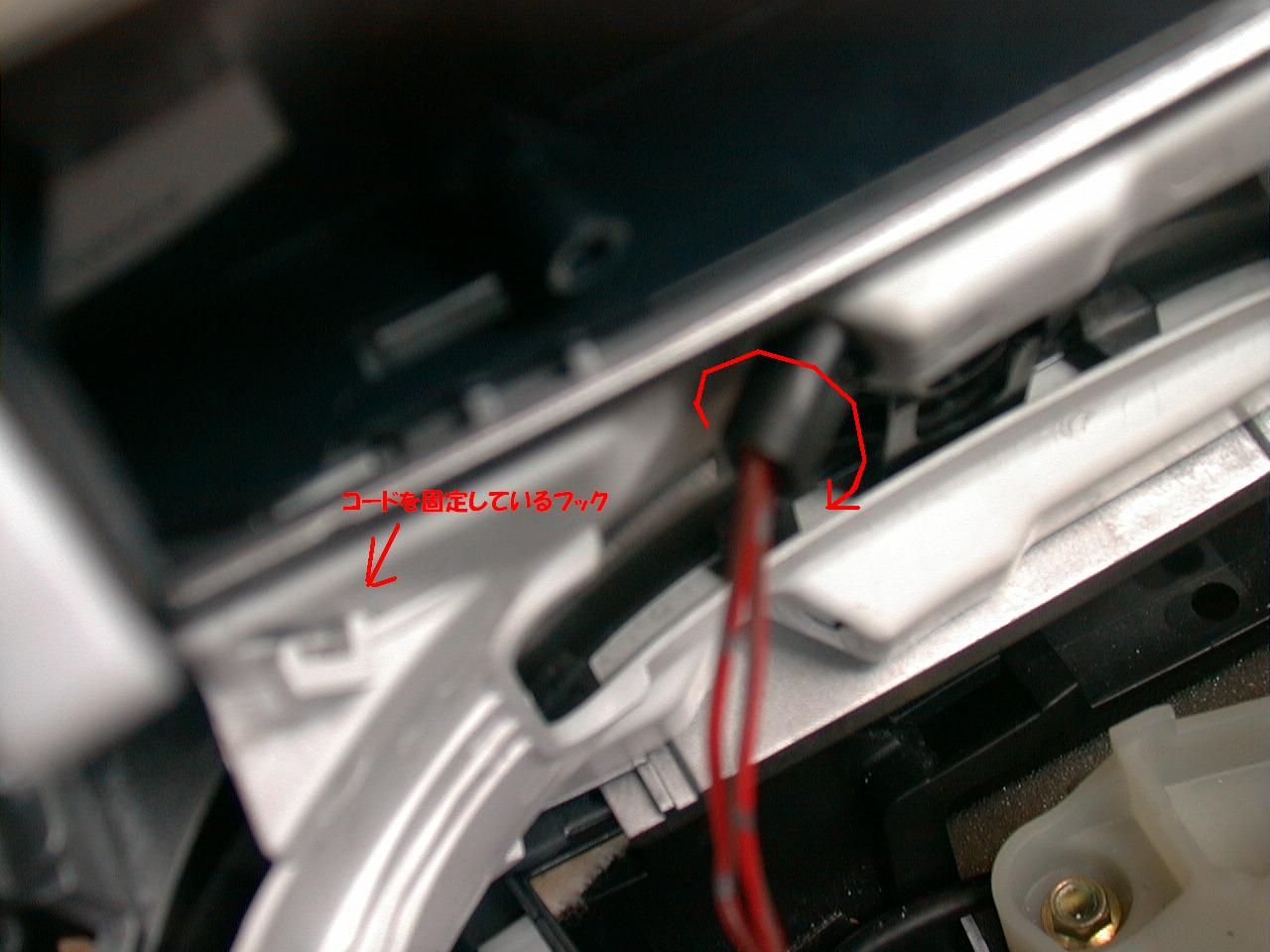

〜 アッシュトレイパネルを外す(3) 〜 両サイドの４箇所のフックが外れても、シフトランプとシガーのコードが接続されています。 シフトランプは運転席側にあり、ランプは回して外し、コードはフックから外します。 |
| 4 |
 |

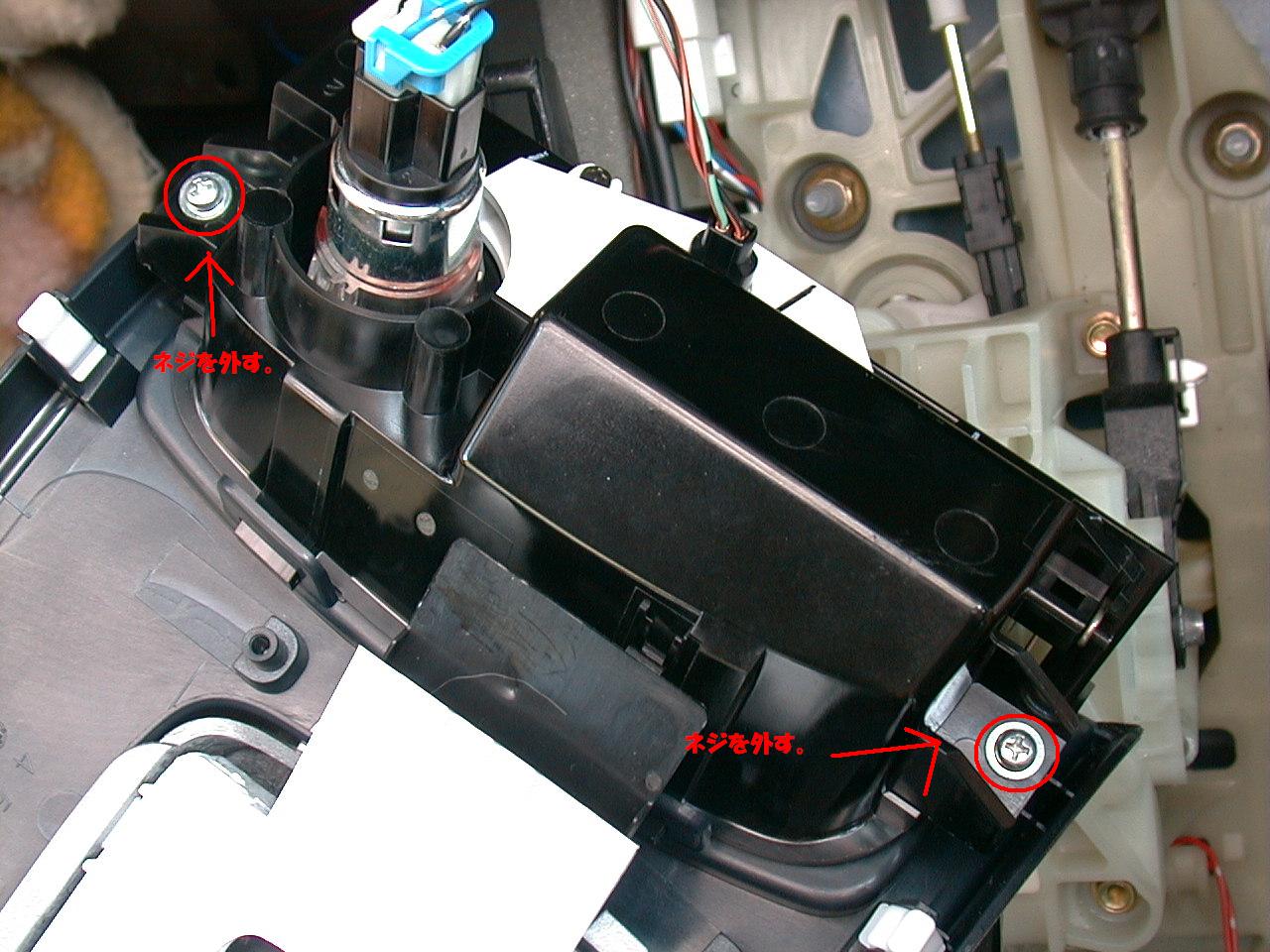

〜 アッシュトレイパネルを外す(4) 〜 シガー部は止めている２本のネジを外すと外れます。 |
| 5 |
 |

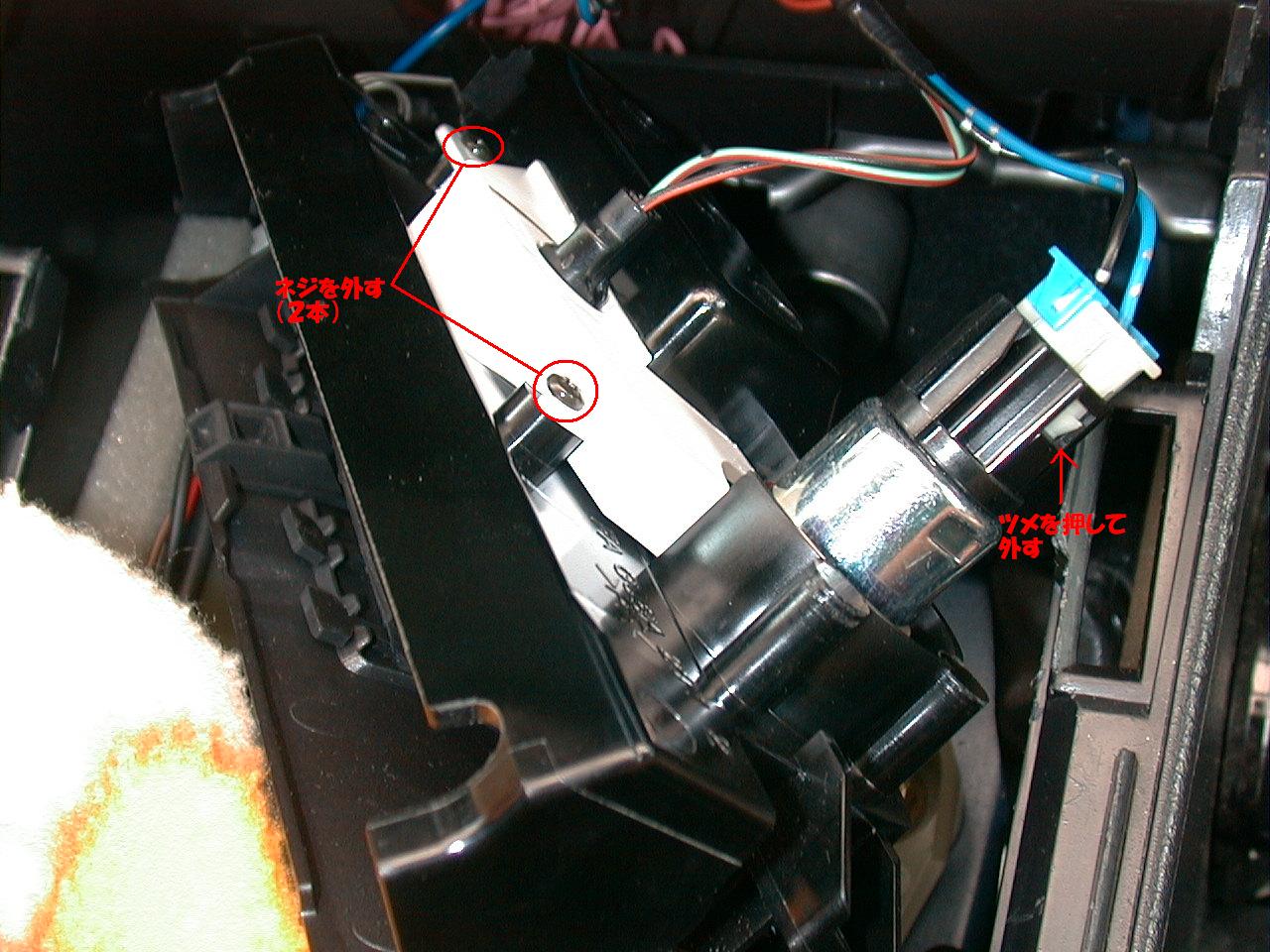

〜 アッシュトレイパネルを外す(5) 〜 シガーはツメを外して取り、ランプ部は２本のネジを外して取る。 |
| 6 |
 |

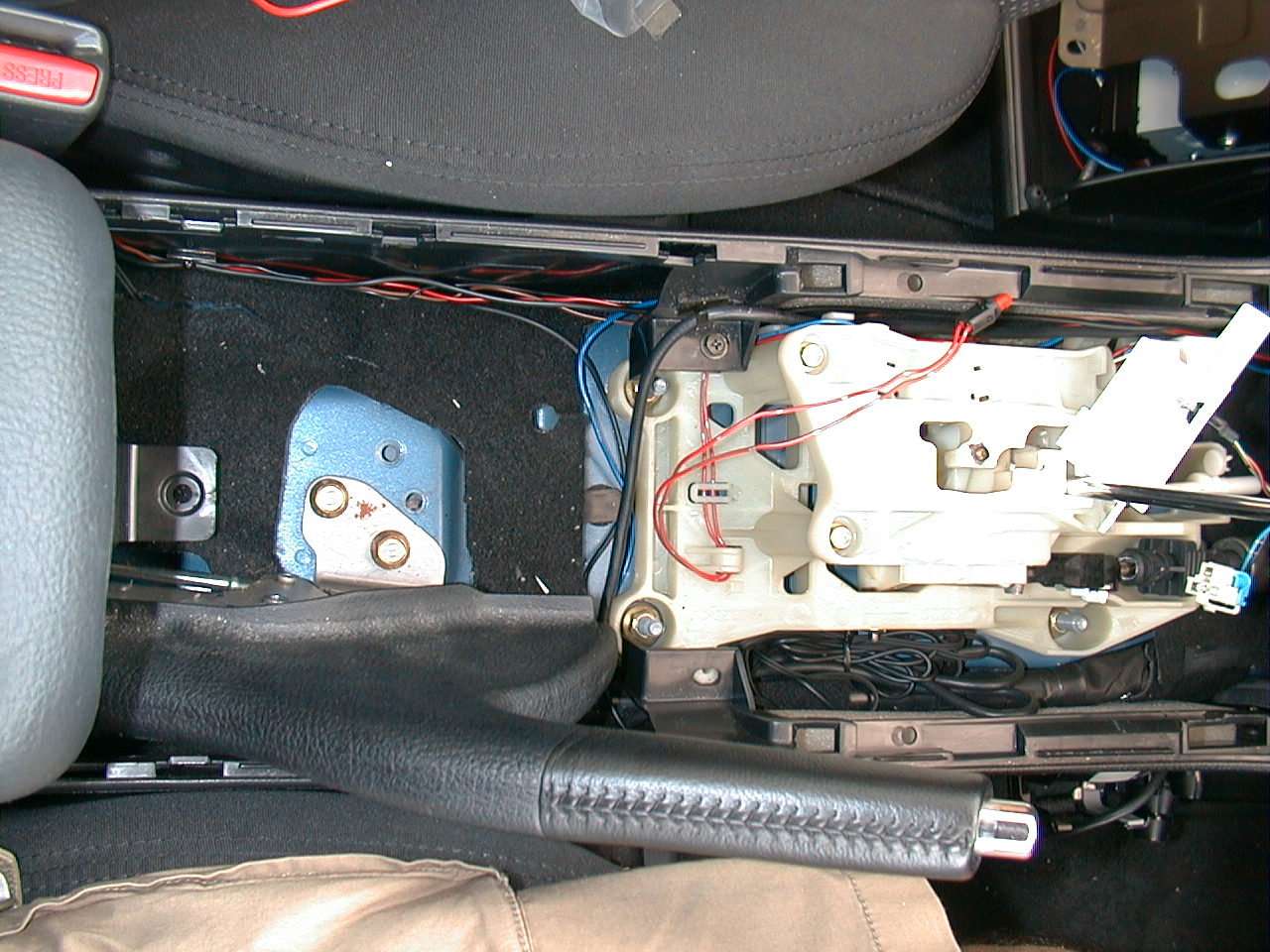

〜 アッシュトレイパネルを外す(5) 〜 アッシュトレイパネルを外したところ。 |
| Ｅ．センターパネルモジュールを外す | ||
| 1 |
 |

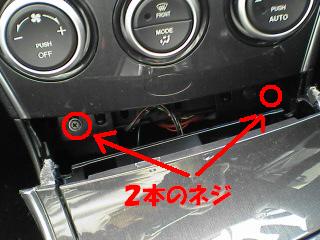

〜 センターパネルモジュールを外す(1) 〜 センターパネルモジュールを止めている２本のネジを外す。 |
| 2 |
 |

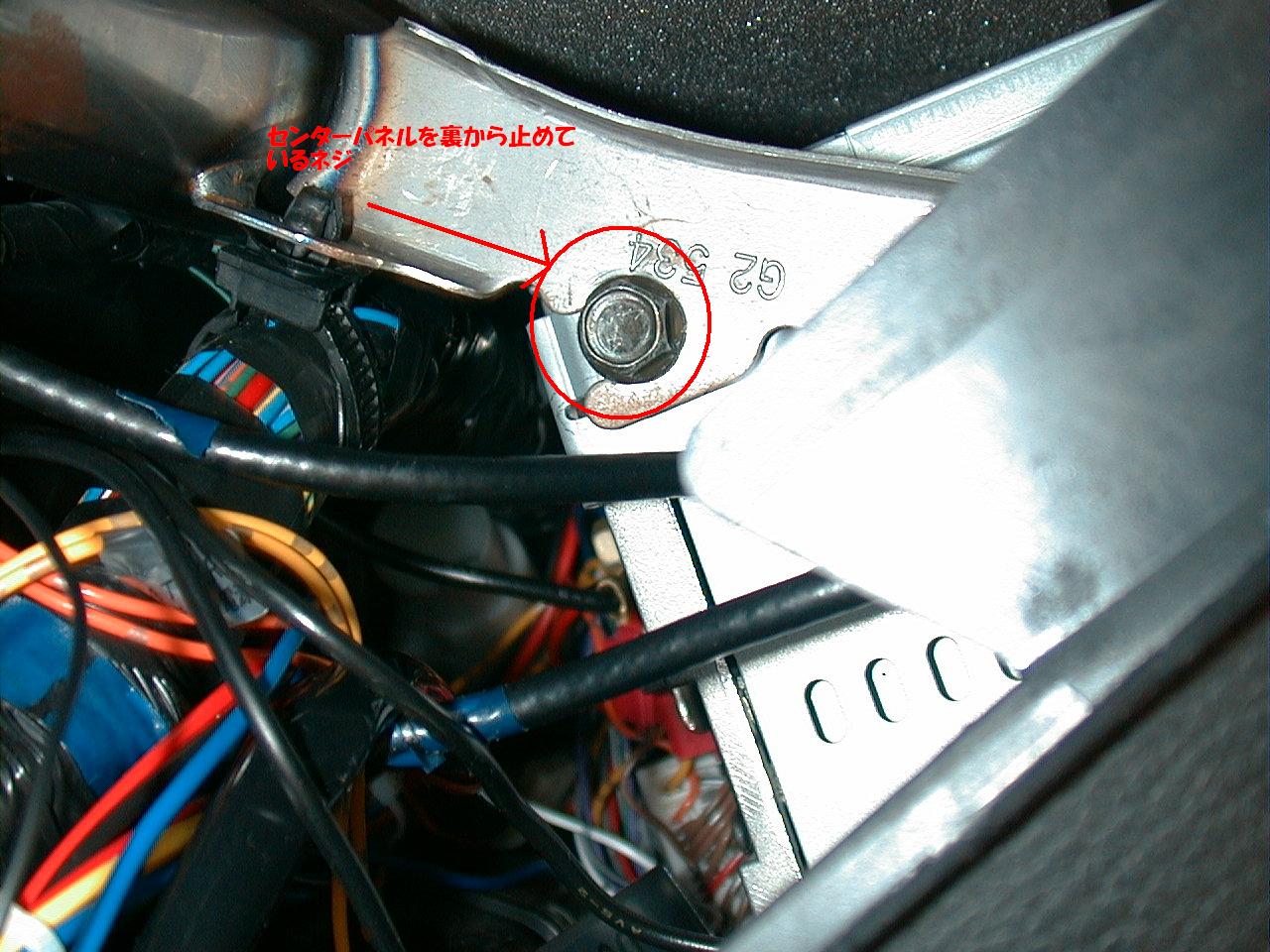

〜 センターパネルモジュールを外す(2) 〜 グローブボックスを外した穴の右奥に見えるネジがセンターパネルモジュールを裏から止めている。 これを外すとセンターパネルモジュールを外すことができるようになる。 |
| 3 |
 |

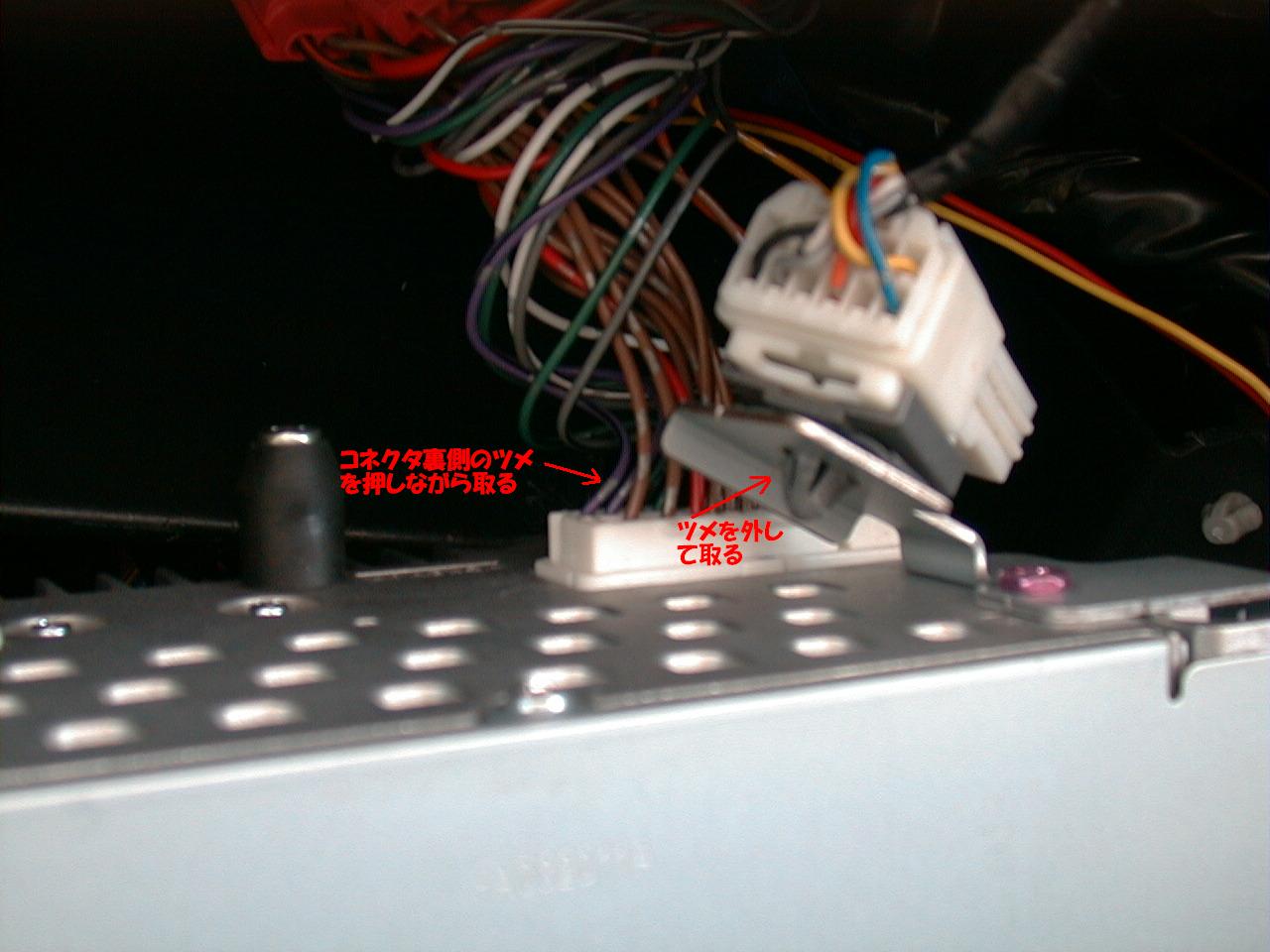

〜 センターパネルモジュールを外す(3) 〜 センターパネルモジュールの裏の上側コネクタを外す。 |
| 4 |
 |

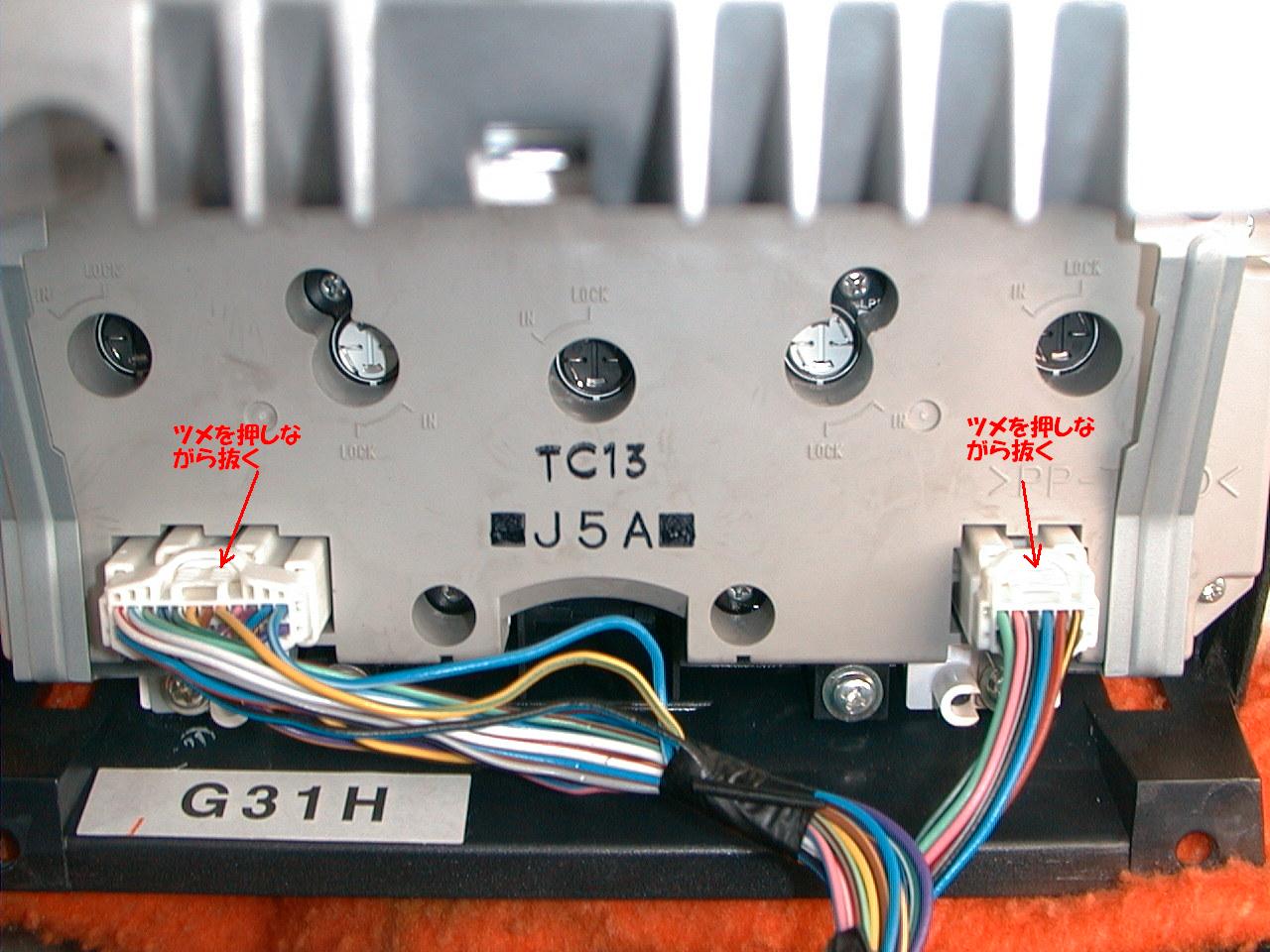

〜 センターパネルモジュールを外す(4) 〜 センターパネルモジュールの裏の下側コネクタを外す。 また、写真には無いが、アンテナプラグも外す。 |
| Ｆ．センターボックスを外す | ||
| 1 |
 |

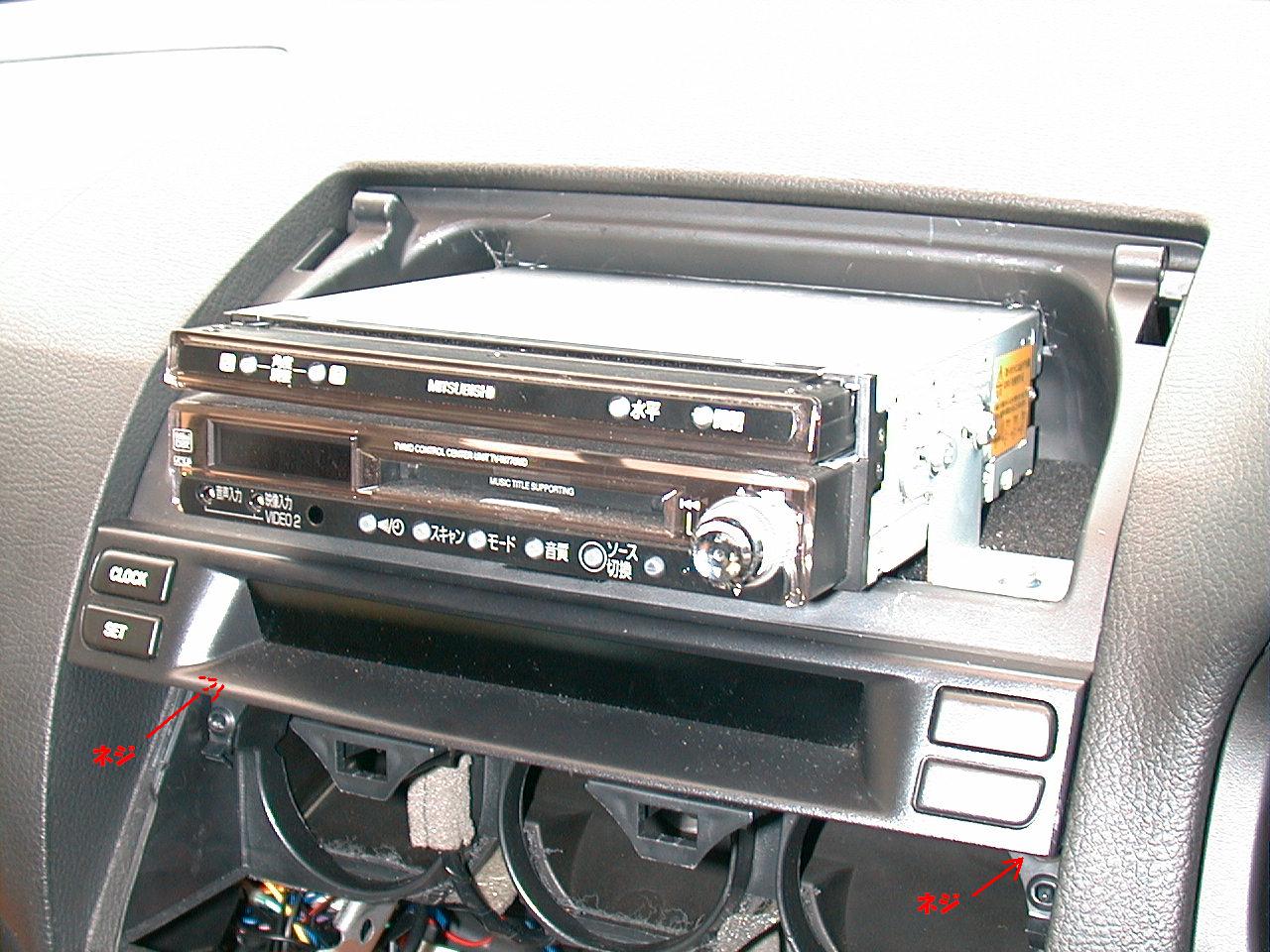

〜 センターボックスを外す(1) 〜 センターボックスを止めている２本のネジを外す。 （写真は既にモニター取り付けがすんでいる） |
| 2 |
 |

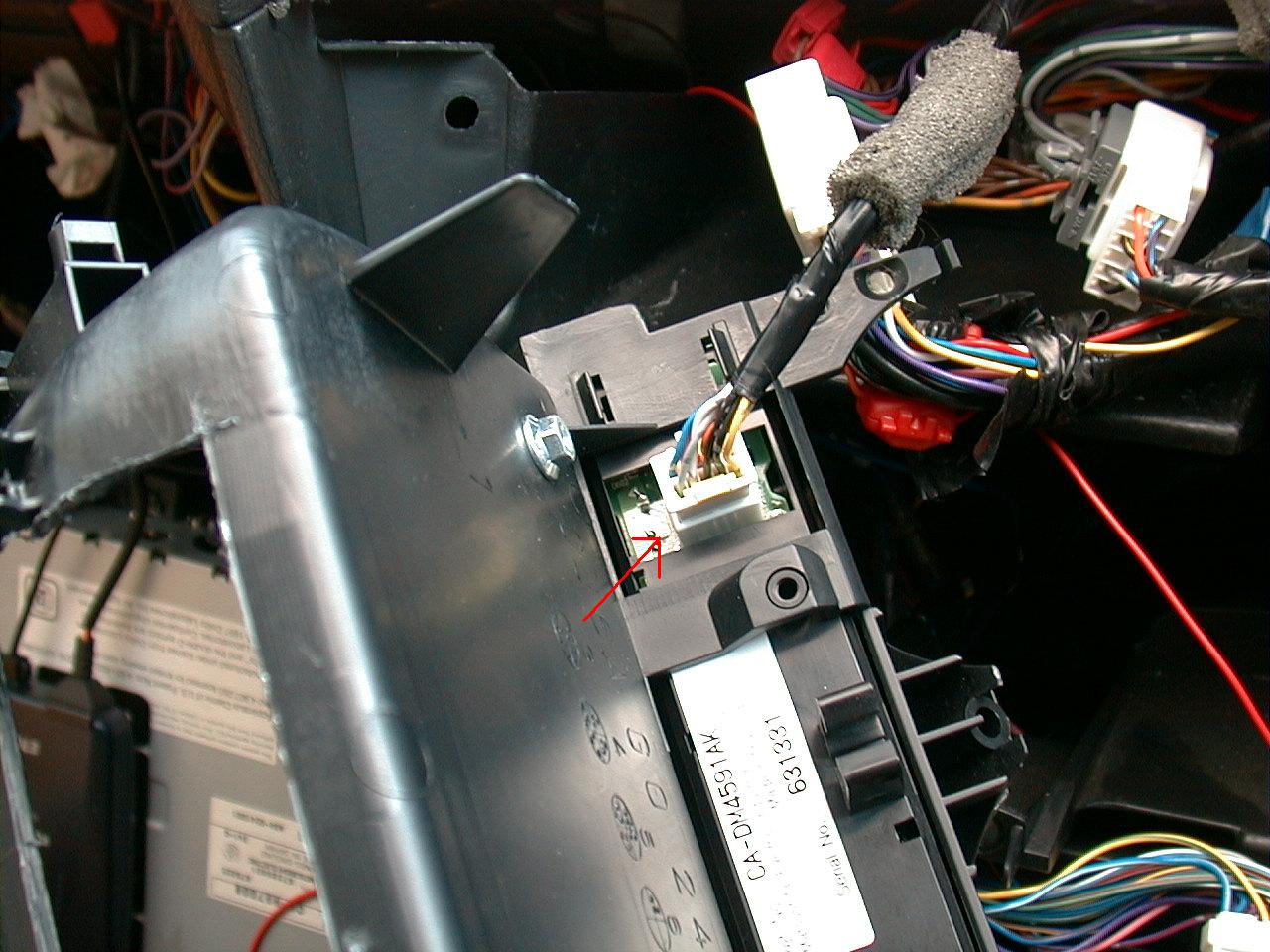

〜 センターボックスを外す(2) 〜 センターボックス裏のコネクタを外す。 |
| Ｇ．外すネジ | ||
| 1 |

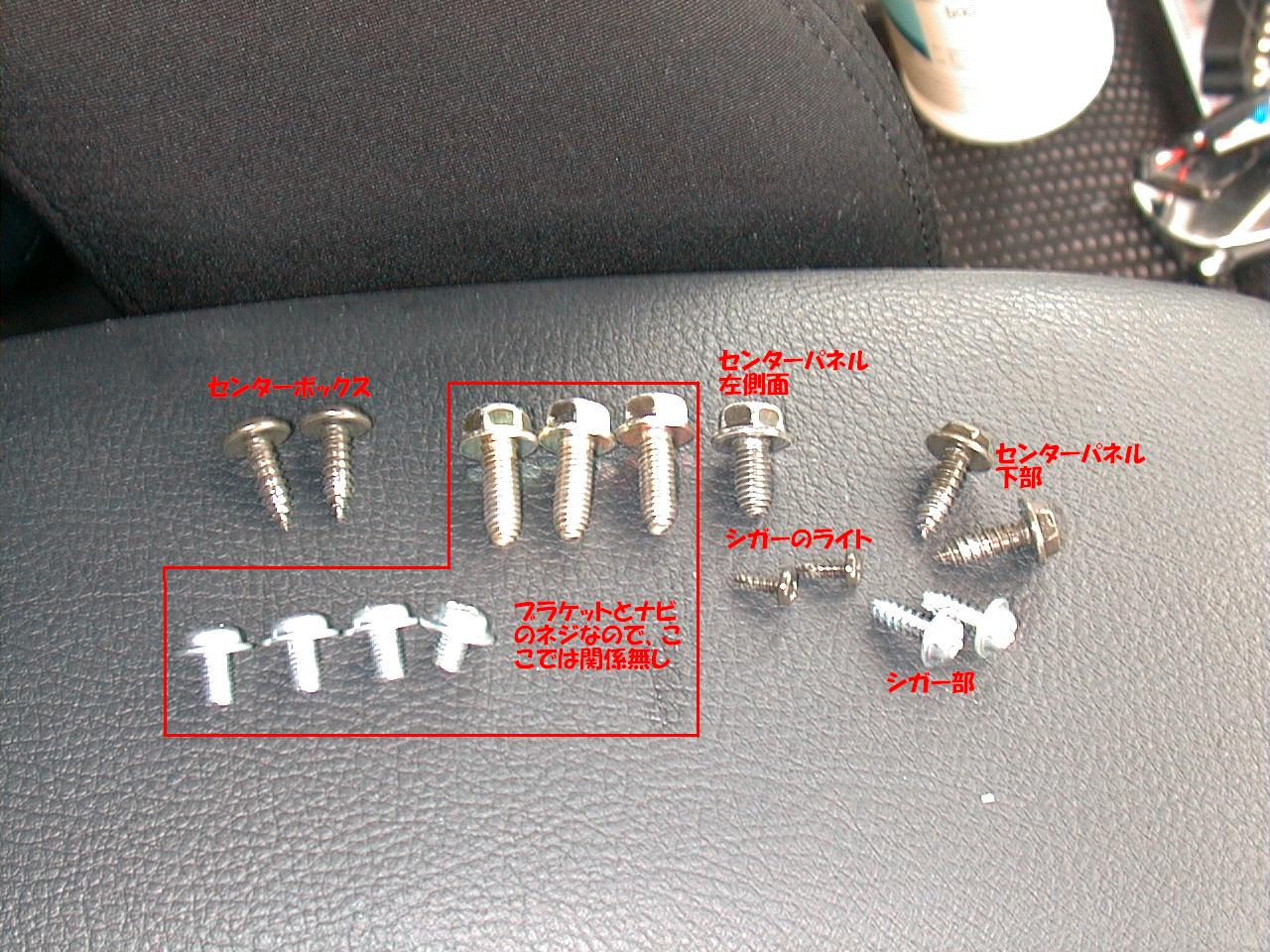

 | ここまでで外すネジ。 |
| Ｈ．センターボックスの加工 | ||
| 1 |
 |

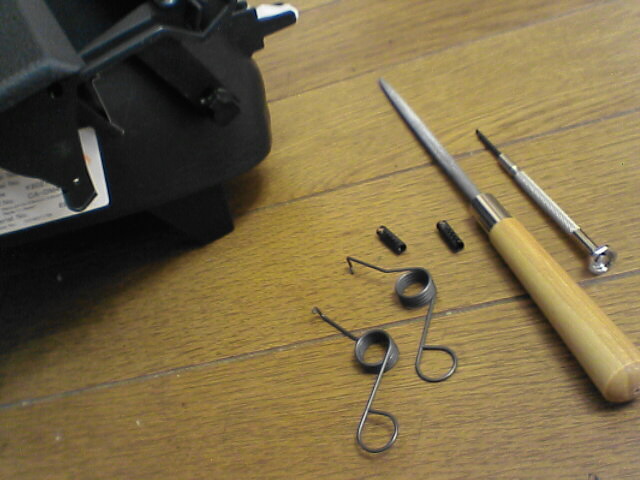

〜 センターボックスの加工(1) 〜 センターボックスの蓋を外す。 これが少し難しいです。蓋を止めているピンを抜くのですが、穴の開いたピンとなっているので、穴の内側のギザギザに細くて硬い棒を引っ掛けて抜きます。 私の場合、棒ヤスリの先端と精密ドライバーを使って抜きました。 ピンを抜いて、バネを外せば蓋が外れます。 |
| 2 |
 |

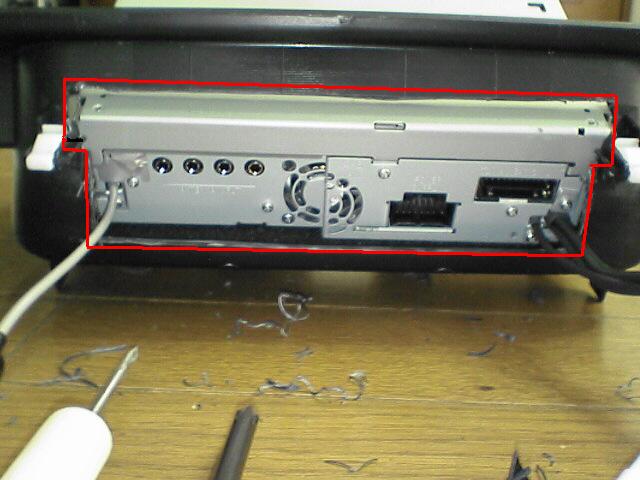

〜 センターボックスの加工(2) 〜 ナビに合わせ、センターボックスの奥に穴を開ける。 ここ大きさはナビによって変わるようなので、合わせながら穴を開けていく。 |
| 3 |
 |

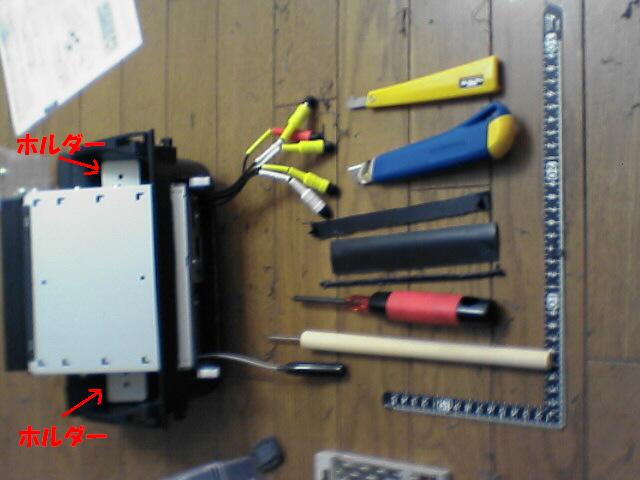

〜 センターボックスの加工(3) 〜 合わせるために、ナビにAOK-09添付ホルダーを装着し、AOK-09添付パネルをかぶせた状態で、確かめながら穴を開けを調整していく。 合わせ終わったら、ホルダーをセンターボックスに固定するネジ穴を開ける。 写真にはパネルが写っていません。また、ここで使用した工具は写真の通りです。 |
この先工事中
| ||
| Ｉ．信号の取り出し | ||
| 1 |
 |

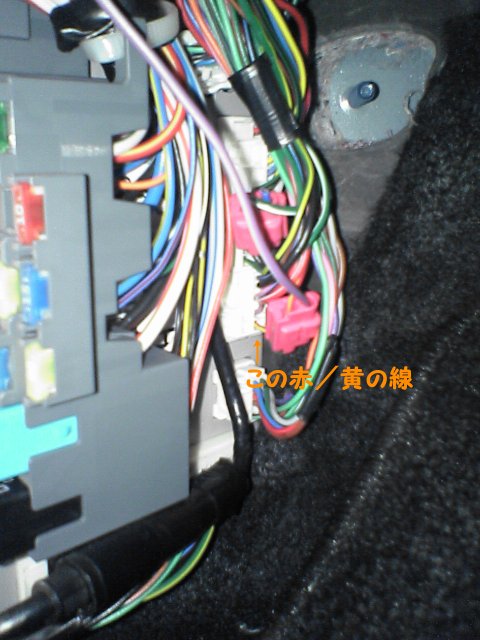

リバース信号の取り出し。
|
| Ｉ．ブラケット取り付け | ||
| Ｊ．フィルムアンテナ | ||
| Ｋ．ＧＰＳアンテナの取り付け | ||
| Ｌ．マイクの取り付け | ||
| Ｍ．ドライビングリモコンの取り付け | ||
