オーディオコネクタ情報

私の電装いじりで信号の取り出しのメインとなっているオーディオケーブルコネクタのピンアサイン情報です。

1DIN化キットAOK-09 を純正コネクタに割り込ませた構成で信号等を取り出しています。
本体側コードは極力加工したく無いので、AOK-09添付のケーブルから信号を取り出しています。

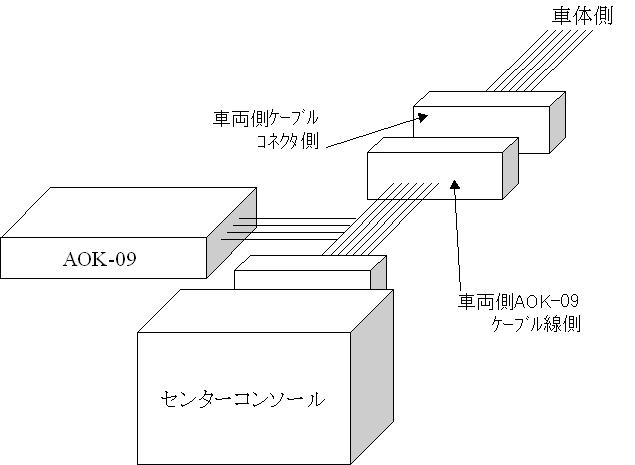

オーディオコネクタ概要図

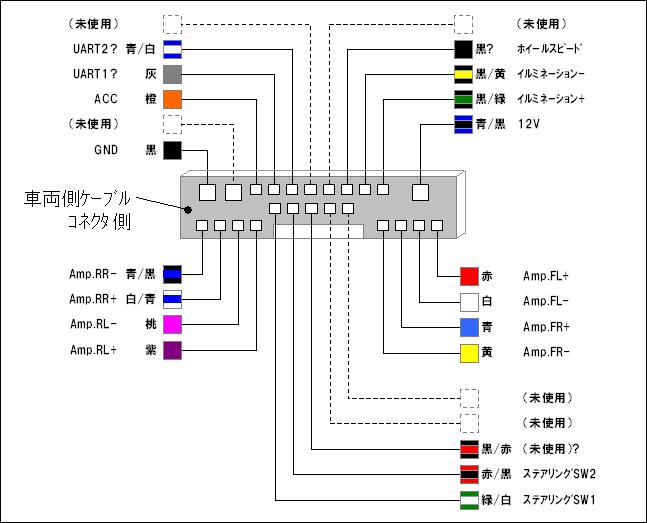

車両側ケーブルコネクタ側(純正ケーブルコネクタ)

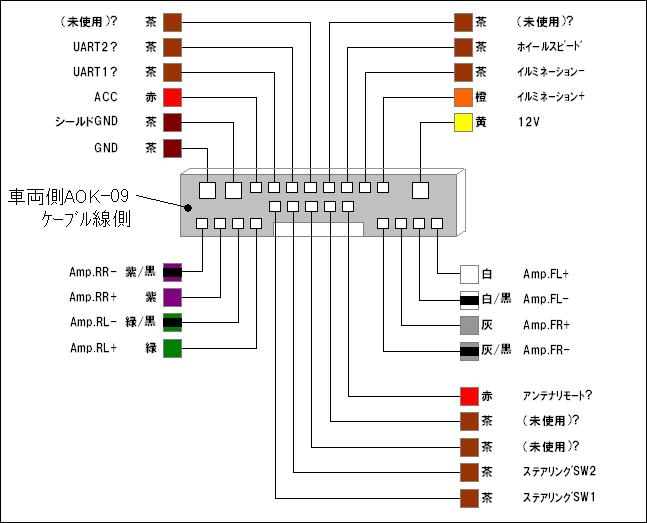

車両側AOK-09ケーブル線側(AOK-09ケーブルコネクタ)
