1.概要
Last Update: 2014/07/21 14:53

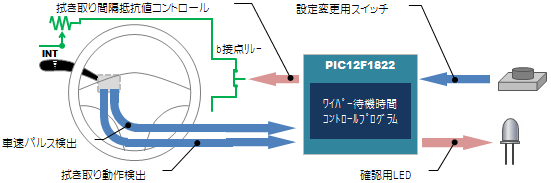

■ 間欠ワイパーを車速感応式にするDIYです。




■ 機能としては下記機能があります。
拭き取り間隔(秒)
INT通常パターン0パターン1パターン2
810.330.910.333.1
79.829.410.032.7
68.925.710.031.7
57.723.110.030.8
46.920.710.029.7
35.516.510.028.7
24.714.110.027.6
13.711.110.026.5
03.29.610.025.9
※時間は目安。目視計測および温度や部品の誤差によって変動するため。

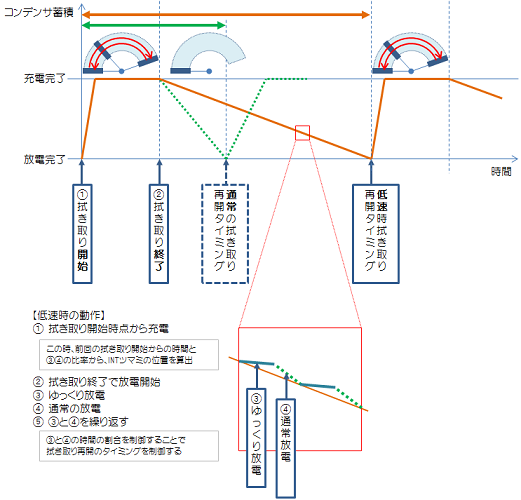

■ 減速させるしくみ。

 コンデンサの放電時間で拭き取り時間が変わるので、放電量を下図のように制御して実現しています。
 ここにある放電する割合の計算方法はここ。



修正履歴
日付修正内容
2014/5/5公開
2014/5/17設定機能公開
2014/7/18減速用抵抗を削除、パターン0を3倍に変更
