RCAピン外部入力の延長

カーナビCU-H9700RMDの外部入力はデッキから10cm位のコードから出ているだけです。
これを扱いやすいようにドリンクホルダに延長しました。

部品名部品番号定価
RCA延長ケーブル不明不明
RCAのメス-メス富士パーツ¥680
結束バンド不明¥105
合計¥785

このDIYはipodに入っている80'sを聞きまくるドライブのためにやりました。
普段はドリンクホルダのほうがいいので戻すかも。

【作業手順】
番号イメージ作業内容
A.RCAケーブルを通す

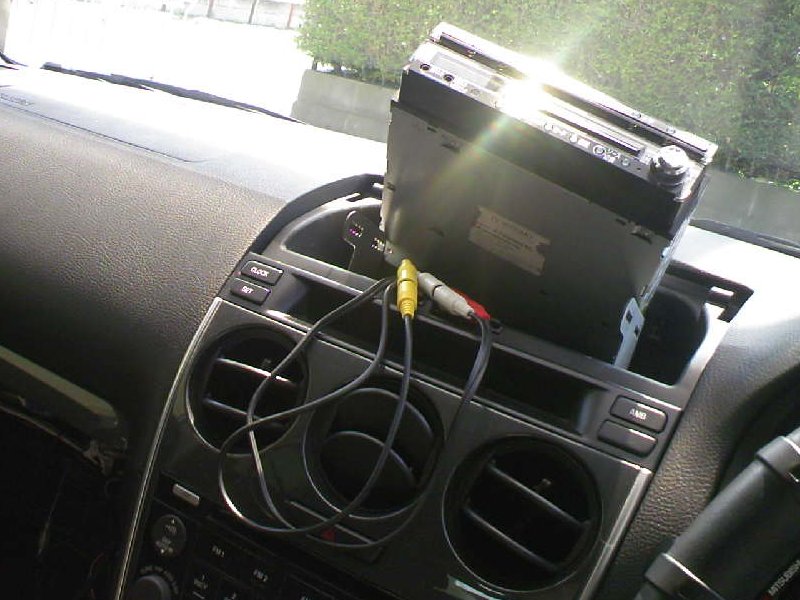

1 ナビのディスプレイを外し、RCAケーブルをつなぎ、センターコンソールの裏を通す。
通すために、グローブボックスを外す。

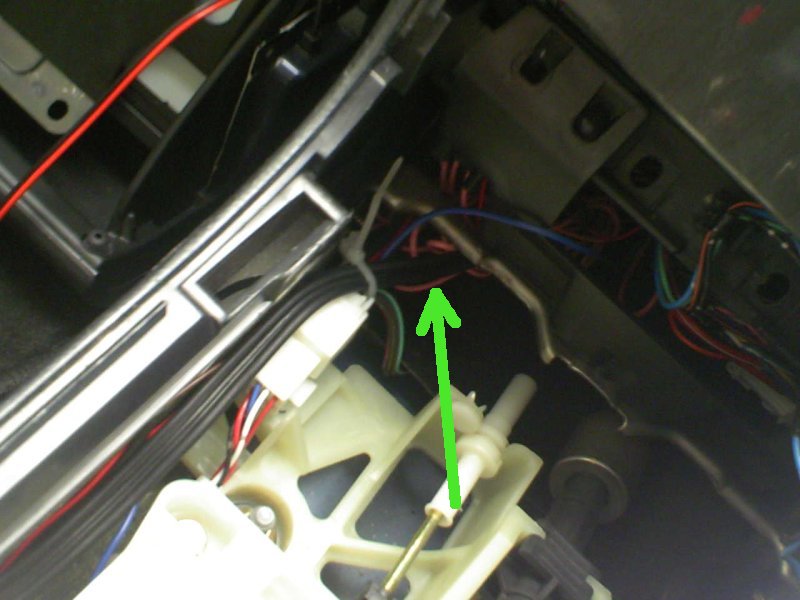

2 ドリンクホルダ、ギヤボックスカバーを外し、通す。
コードはからまないように、結束バンドで束ねる。

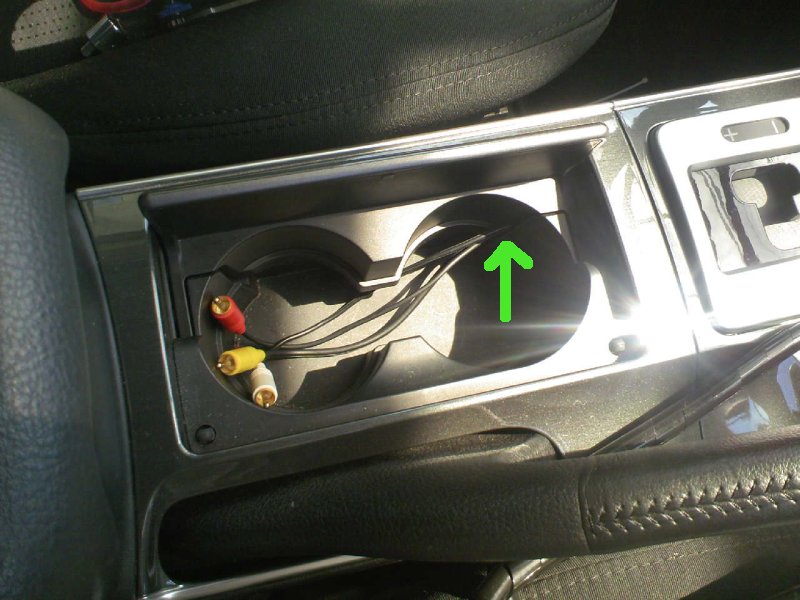

3 ドリングホルダの隙間を通す。
4 メス-メスのRCAを接続して完成!
